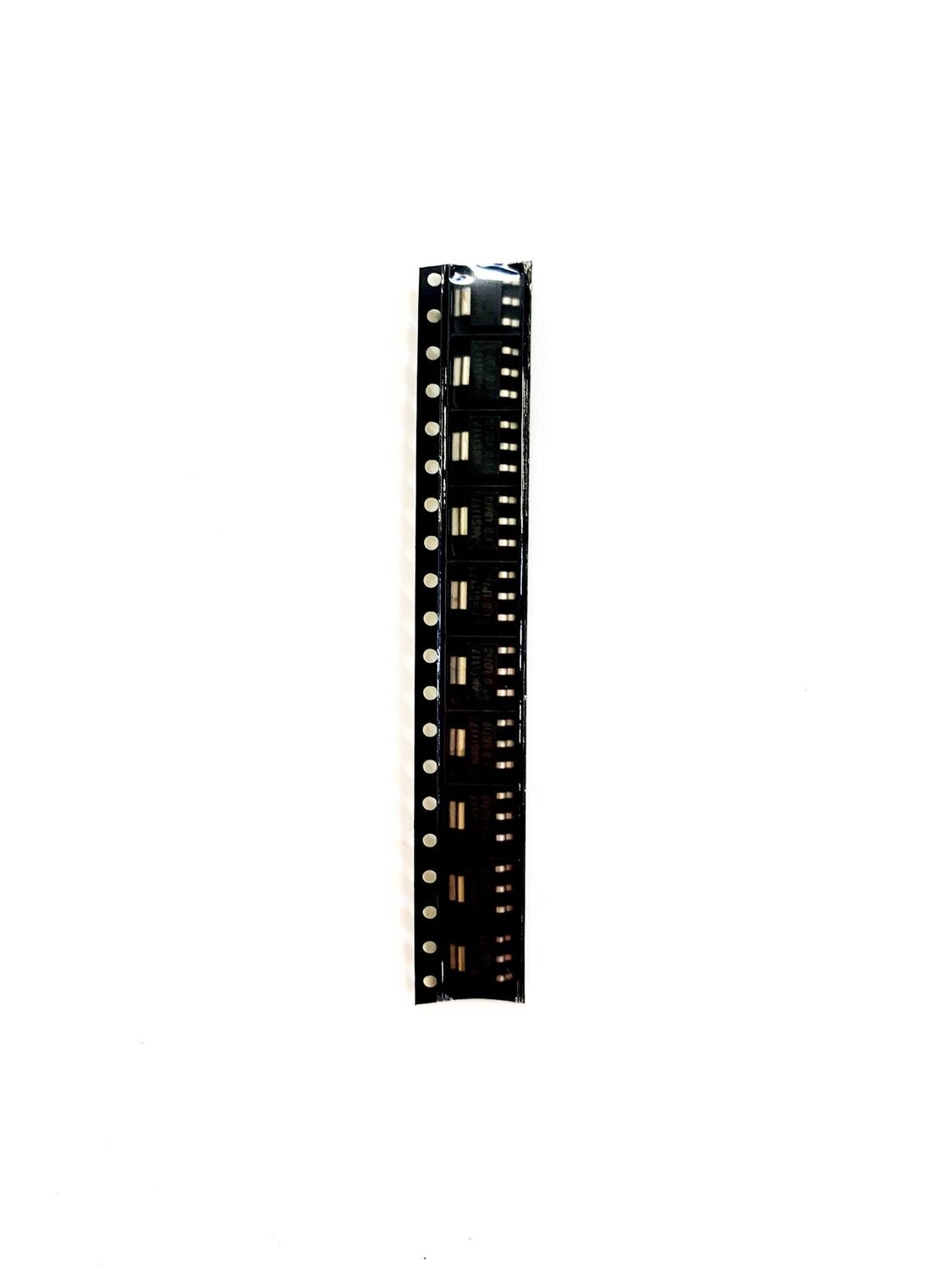

AMS1117, 1A Low Dropout Voltage Regulator

Deutsche Version

Produkt-Beschreibung

Die einstellbaren und festen Spannungsregler der Serie AMS1117 sind für einen Ausgangsstrom von bis zu 1A und eine Eingangs-/Ausgangsdifferenz von bis zu 1,2V ausgelegt. Die Dropout-Spannung des Bausteins beträgt garantiert maximal 1,3V und nimmt bei niedrigeren Lastströmen ab.

Eine On-Chip-Trimmung stellt die Referenzspannung auf 1,5% ein. Die Strombegrenzung ist so eingestellt, dass die Belastung unter Überlastbedingungen sowohl für den Regler als auch für die Stromquellenschaltung minimiert wird.

Die AMS1117-Bausteine sind pinkompatibel zu anderen dreipoligen SCSI-Reglern und werden im flachen oberflächenmontierbaren SOT-223-Gehäuse, im 8L-SOIC-Gehäuse und im TO-252 (DPAK) Kunststoffgehäuse angeboten.

Merkmale

Drei Klemmen Einstellbare oder feste Spannungen: 1,25, 1,5V, 2,5V, 2,85V, 3,3V und 5,0V

1A maximaler Ausgangsstrom

1,2V typische Dropout-Spannung

0,2 % maximale Lastregelung

0,4 % maximale Leitungsregelung

Temperaturbereich von -40 bis +125°C

Erhältlich in den Gehäusen SOT223, TO-252 und SO-8

RoHS & WEEE-konform

Anwendungen

Hocheffiziente Linearregler

Post-Regler für Schaltnetzteile

5V bis 3,3V Linear-Regler

Einstellbare Stromversorgungen

Notebook/Personal Computer Versorgungen

Aktiver SCSI-Abschlusswiderstand

Batteriebetriebene Messgeräte

Absolute Maximalwerte

Maximale Eingangsversorgungsspannung (V _IN ): -0,3V bis 12V

Einstellbare Spannung (ADJ): -0,3 V bis 12 V

Lagertemperaturbereich -65⁰C bis 150⁰C

Leitungstemperatur 260⁰C

Sperrschichttemperatur 125⁰C

Empfohlene Betriebsbedingungen

Eingangsspannung 3,3V bis 12V

Umgebungs-Betriebstemperatur -40⁰C bis 125⁰C

Mehr Informationen finden Sie hier http://www.advanced-monolithic.com/pdf/ds1117.pdf

English version

Product description

The AMS1117 series of adjustable and fixed voltage regulators are designed to provide up to 1A output current and to operate down to 1.2V input-to-output differential. The dropout voltage of the device is guaranteed maximum 1.3V, decreasing at lower load currents.

On-chip trimming adjusts the reference voltage to 1.5%. Current limit is set to minimize the stress under overload conditions on both the regulator and power source circuitry.

The AMS1117 devices are pin compatible with other three-terminal SCSI regulators and are offered in the low profile surface mount SOT-223 package, in the 8L SOIC package and in the TO-252 (DPAK) plastic package.

Features

Three terminal Adjustable or Fixed Voltages: 1.25, 1.5V, 2.5V, 2.85V, 3.3V and 5.0V

1A maximum output current

1.2V of typical dropout voltage

0.2% maximum load regulation

0.4% maximum line regulation

-40 to +125°C temperature range

Available in SOT223, TO-252 and SO-8 package

RoHS & WEEE compliant

Applications

High Efficiency Linear Regulators

Post Regulators for Switching Supplies

5V to 3.3V Linear Regulator

Adjustable Power Supply

Notebook/Personal Computer Supplies

Active SCSI Terminator

Battery Powered Instrumentation

Absolute Maximum Ratings

Maximum Input Supply Voltage (V _IN ): -0.3V to 12V

Adjustable Voltage (ADJ) -0.3V to 12V

Storage Temperature Range -65⁰C to 150⁰C

Lead Temperature 260⁰C

Junction Temperature 125⁰C

Recommended Operating Conditions

Input Voltage 3.3V to 12V

Ambient Operating Temperature -40⁰C to 125⁰C

You can find more information here http://www.advanced-monolithic.com/pdf/ds1117.pdf
