Cree XLamp® XHP35 LEDs (XHP35A-H0-0000-0D0UA427E)

Produkt-Beschreibung

Die XLamp® XHP35 LED bringt die Leistung der Extreme High Power LEDs von Cree in die XP Bauform und setzt damit einen neuen Standard für die Leistung einer 3,45 x 3,45 mm LED. Die XHP35 LED nutzt das bahnbrechende monolithische 12-V-Power-Die, das auf der innovativen Architektur von Cree basiert und durch die SC5 Technology® Plattform einzigartig ermöglicht wird. Sie erlaubt die Verwendung von leicht erhältlichen, kostenoptimierten Treibern, um die Fähigkeiten der High-Power-LEDs von Cree zu entfesseln. Die XHP35 LED ist sowohl in High-Density- als auch in High-Intensity-Versionen erhältlich und ist anwendungsoptimiert, um neue Designs zu ermöglichen und die Systemkosten radikal zu senken.

Merkmale:

- Erhältlich in Weiß in High-Density- und High-Intensity-Versionen für mehr Designflexibilität

- Die XHP35 High Intensity LED ist optimiert, um maximale Candela durch die Sekundäroptik zu liefern

- Erhältlich in 5-stufigen EasyWhite®-Bins bei 2700 K bis 5700 K CCT und 3-stufigen EasyWhite-Bins bei 2700 K bis 3500 K CCT

- Erhältlich in ANSI White Bins mit 2700 K bis 7000 K CCT

- Erhältlich in Standard-, 70-, 80-, 85- und 90-Minimum CRI-Optionen

- Binned bei 85 °C

- Maximaler Antriebsstrom: 1050 mA

- Niedriger thermischer Widerstand: 1,8 °C/W

- Großer Betrachtungswinkel: 115° für hohe Intensität, 125° für hohe Dichte

- Unbegrenzte Lebensdauer am Boden bei ≤ 30 ºC/85% RH

- Reflow-lötbar - JEDEC J-STD-020C

- RoHS- und REACh-konform

- UL®-anerkannte Komponente (E349212)

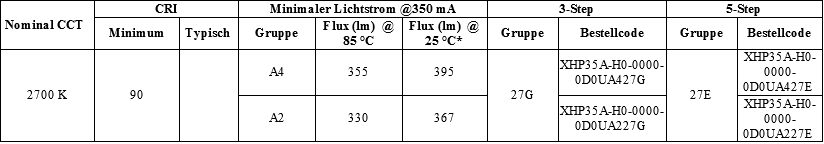

Flusskennlinien, High Density EasyWhite® Bestellcodes und Bins (TJ = 85 °C)

Hinweise:

- Cree hält eine Toleranz von ±7 % bei Fluss- und Leistungsmessungen, ±0,005 bei Chromatizitätsmessungen (CCx, CCy) und ±2 bei CRI-Messungen ein.
Siehe Abschnitt "Messungen" (Seite 31).
- Cree XLamp XHP35 LED-Bestellcodes spezifizieren nur ein minimales Flux-Bin und kein Maximum. Cree kann ohne Vorankündigung Rollen mit höheren Fluxbins als dem durch den Bestellcode Cree kann ohne Vorankündigung Spulen mit höheren Fluxbins als dem im Bestellcode angegebenen Minimum liefern. Die Lieferungen halten sich immer an die durch den Bestellcode spezifizierten Farbraumeinschränkungen.
- Die Flusswerte bei 25 °C sind berechnet und dienen nur als Referenz

Leistungsgruppen - Lichtstrom (TJ = 85 °C)

English version

Product Description

The XLamp® XHP35 LED brings the performance of Cree’s Extreme High Power LEDs to the XP footprint, setting a new standard for performance delivered by a 3.45 x 3.45 mm LED. Leveraging the breakthrough 12‑V monolithic power die built on Cree’s innovative architecture and uniquely enabled by the SC5 Technology® Platform, the XHP35 LED allows the use of readily available cost--optimized drivers to unleash the capabilities of Cree’s high-power LEDs. Available in both high-density and high-intensity versions, the XHP35 LED is application optimized to enable new designs and radically lower system costs.

Features:

- Available in white in high-density and high-intensity versions for design flexibility

- XHP35 High Intensity LED is optimized to deliver maximum candela through secondary optics

- Available in 5-step EasyWhite® bins at 2700 K to 5700 K CCT and 3-step EasyWhite bins at 2700K to 3500 K CCT

- Available in ANSI white bins at 2700 K to 7000 K CCT

- Available in standard, 70-, 80-, 85- and 90-minimum CRI options

- Binned at 85 °C

- Maximum drive current: 1050 mA

- Low thermal resistance: 1.8 °C/W

- Wide viewing angle: 115° for high intensity, 125° for high density

- Unlimited floor life at ≤ 30 ºC/85% RH

- Reflow solderable - JEDEC J‑STD‑020C

- RoHS and REACh compliant

- UL® recognized component (E349212)

Flux Characteristics, High Density EasyWhite® Order Codes and Bins (TJ = 85 °C)

Notes:

- Cree maintains a tolerance of ±7% on flux and power measurements, ±0.005 on chromaticity (CCx, CCy) measurements and ±2 on CRI measurements.

See the Measurements section (page 31).

- Cree XLamp XHP35 LED order codes specify only a minimum flux bin and not a maximum. Cree may ship reels in flux bins higher than the minimum specified by the order code without advance notice. Shipments will always adhere to the chromaticity bin restrictions specified by the order code.

- Flux values @ 25 °C are calculated and are for reference only

Performance Groups – Luminous Flux (TJ = 85 °C)
