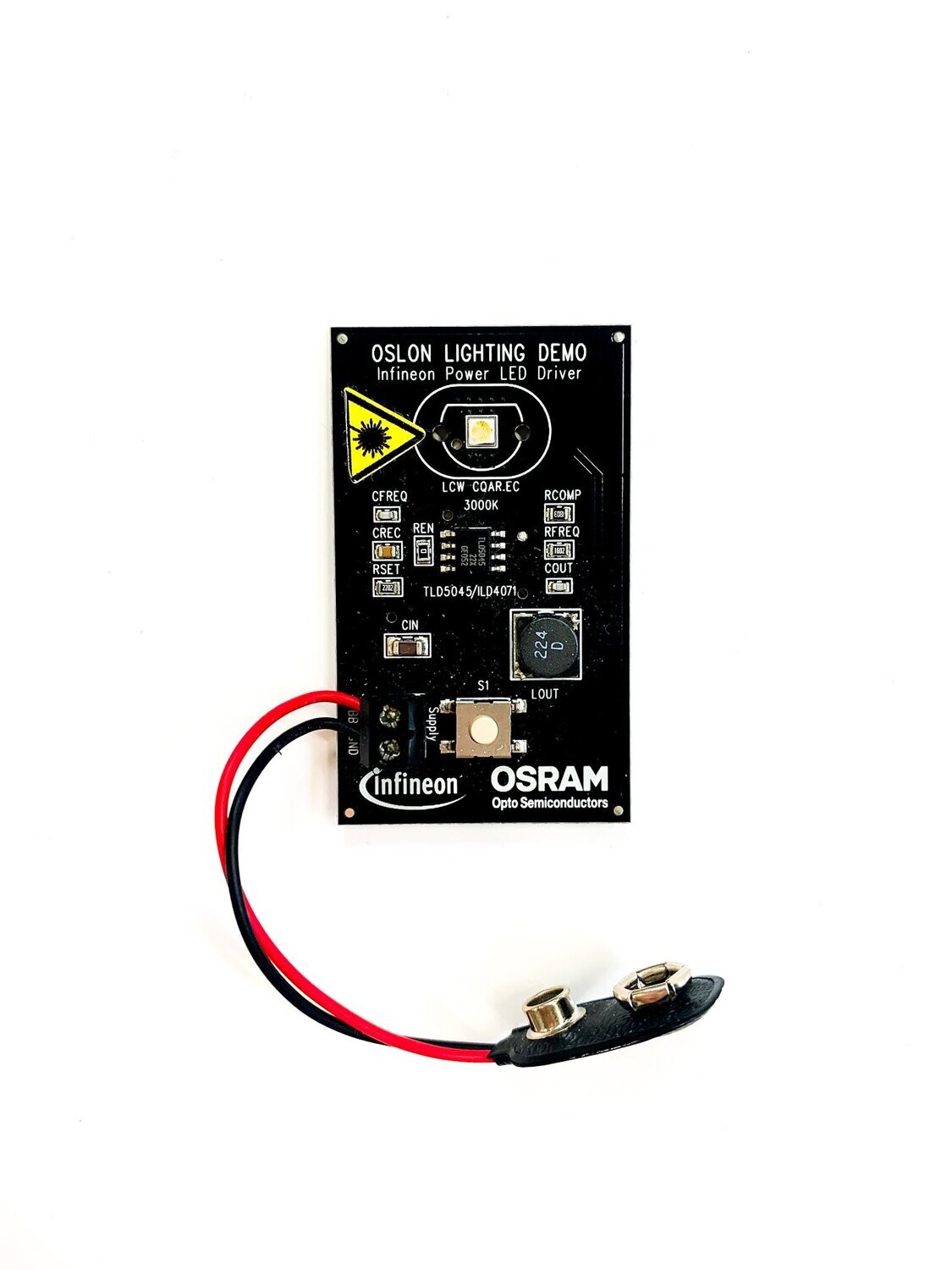

Demo Board LED-Treiber Infineon TLD5045 mit LED Osram Square LCW CQAR.EC

Deutsche Version

Produkt-Beschreibung

Third generation of OSLON Square with improved radiation pattern and enhanced performance. Most compact high-power LED with well known superior robustness, high reliability, long lifetime and low thermal resistance.

Besondere Merkmale:

- Gehäusetyp: SMT-Keramikgehäuse mit Silikonverguss und -linse

- Abstrahlwinkel bei 50 % IV : 120°

- Farbe: 3000 K - 6500 K (weiß)

- CRI: min. 70 ( typ. 72 )

- Lichtstrom: typ. 307 lm @ 5000 K, 85 °C

- Lichtausbeute: typ. 157 lm/W @ 5000 K, 85 °C

- Korrosionsstabilität: Höchste Korrosionsbeständigkeit

- Lichtstromerhaltung: Testergebnisse nach IESNA LM-80 verfügbar

Bestellinformation:

Typ: GW CSSRM2.PM-N1N3-XX57-1

Farbtemperatur : 3000

Lichtstrom (I _F = 700 mA, T _S = 85 °C): 280 ... 310

Bestellnummer : Q65112A2055

Bezeichnung	Symbol	Values	Einheit
Betriebstemperatur	T op	-40 ... 125	°C
Lagertemperatur	Tstg	-40 ... 125	°C
Sperrschichttemperatur absolut	T j, abs	150	°C
Sperrschichttemperatur	T j	135	°C
Durchlassstrom (T S = 85 °C)	I F	200 ... 1800	mA
Stoßstrom	I FM	2000	mA
Sperrspannung (T S = 85 °C)	V R	1.2	V
Sperrstrom	I R	200	mA
ESD Festigkeit (acc. to ANSI/ESDA/JEDEC JS-001 - HBM, Class 3B)	V ESD	8	kV

Anm: Dieser Wert wird durch den Test von 30 Bauteilen abgesichert. Dabei dürfen keine Totalausfälle auftreten und der Lichtstrom muß nach 1000 h über L70B50 liegen.

Kennwerte (T _S = 85 °C; I _F = 700 mA)

Bezeichnung	Symbol	Values	Einheit
Abstrahlwinkel bei 50 % I V (typ.)	2ϕ	120	°
Durchlassspannung (min.)	V F	2.70	V
Durchlassspannung (typ.)	V F	2.80	V
Durchlassspannung (max.)	V F	3.20	V
Farbwiedergabe Index (3000K - 6500K) (typ.)	R a	72	-
Farbwiedergabe Index (3000K - 6500K) (min.)	R a	70	-
Realer Wärmewiderstand Sperrschicht / Lötpad (typ.)	R th JS rea l	3.6	K/W
Realer Wärmewiderstand Sperrschicht / Lötpad (max.)	R th JS rea l	4.5	K/W
Electrical" thermal resistance junction / solder point (typ.) (with efficiency η e = 41 %)	R th JS el	2.1	K/W
Elektrischer" Wärmewiderstand Sperrschicht / Lötpad (max.) (with efficiency η e = 41 %)	R th JS el	2.7	K/W

Anm.: Durchlassspannungsgruppen siehe nächste Seite

English version

Product description

Third generation of OSLON Square with improved radiation pattern and enhanced performance. Most compact high-power LED with well known superior robustness, high reliability, long lifetime and low thermal resistance.

Features:

- Package: SMT ceramic package with silicone resin and silicone lens

- Viewing angle at 50 % IV : 120°

- Color: 3000 K - 6500 K (white)

- CRI: min. 70 ( typ. 72 )

- Luminous Flux: typ. 307 lm @ 5000 K, 85 °C

- Luminous efficacy: typ. 157 lm/W @ 5000 K, 85 °C

- Corrosion Robustness: Superior Corrosion Robustness

- Lumen Maintenance: Test results according to IESNA LM-80 available

- Corrosion Robustness: Superior Corrosion Robustness

- Lumen Maintenance: Test results according to IESNA LM-80 available

Ordering Information:

Type: GW CSSRM2.PM-N1N3-XX57-1

Color Temperature: 3000

Luminous Flux (I _F = 700 mA, T _S = 85 °C): 280 ... 310

Ordering Code: Q65112A2055

Maximum Ratings

Parameter	Symbol	Values	Unit
Operating temperature range	T op	-40 ... 125	°C
Storage temperature range	Tstg	-40 ... 125	°C
Junction temperature absolute	T j, abs	150	°C
Junction temperature	T j	135	°C
Forward current (T S = 85 °C)	I F	200 ... 1800	mA
Surge current	I FM	2000	mA
Reverse voltage (T S = 85 °C)	V R	1.2	V
Reverse current	I R	200	mA
ESD withstand voltage (acc. to ANSI/ESDA/JEDEC JS-001 - HBM, Class 3B)	V ESD	8	kV

Note: This is verified by testing 30 pieces. Pass criteria: No catastrophic failures allowed, luminous flux must be better than L70B50 after 1000 h

Characteristics (T _S = 85 °C; I _F = 700 mA)

Parameter	Symbol	Values	Unit
Viewing angle at 50 % I V (typ.)	2ϕ	120	°
Forward voltage (min.)	V F	2.70	V
Forward voltage (typ.)	V F	2.80	V
Forward voltage (max.)	V F	3.20	V
Color rendering index (3000K - 6500K) (typ.)	R a	72	-
Color rendering index (3000K - 6500K) (min.)	R a	70	-
Real thermal resistance junction / solder point (typ.)	R th JS rea l	3.6	K/W
Real thermal resistance junction / solder point (max.)	R th JS rea l	4.5	K/W
Electrical" thermal resistance junction / solder point (typ.) (with efficiency η e = 41 %)	R th JS el	2.1	K/W
Electrical" thermal resistance junction / solder point (max.) (with efficiency η e = 41 %)	R th JS el	2.7	K/W

Note: Individual forward voltage groups see next page
