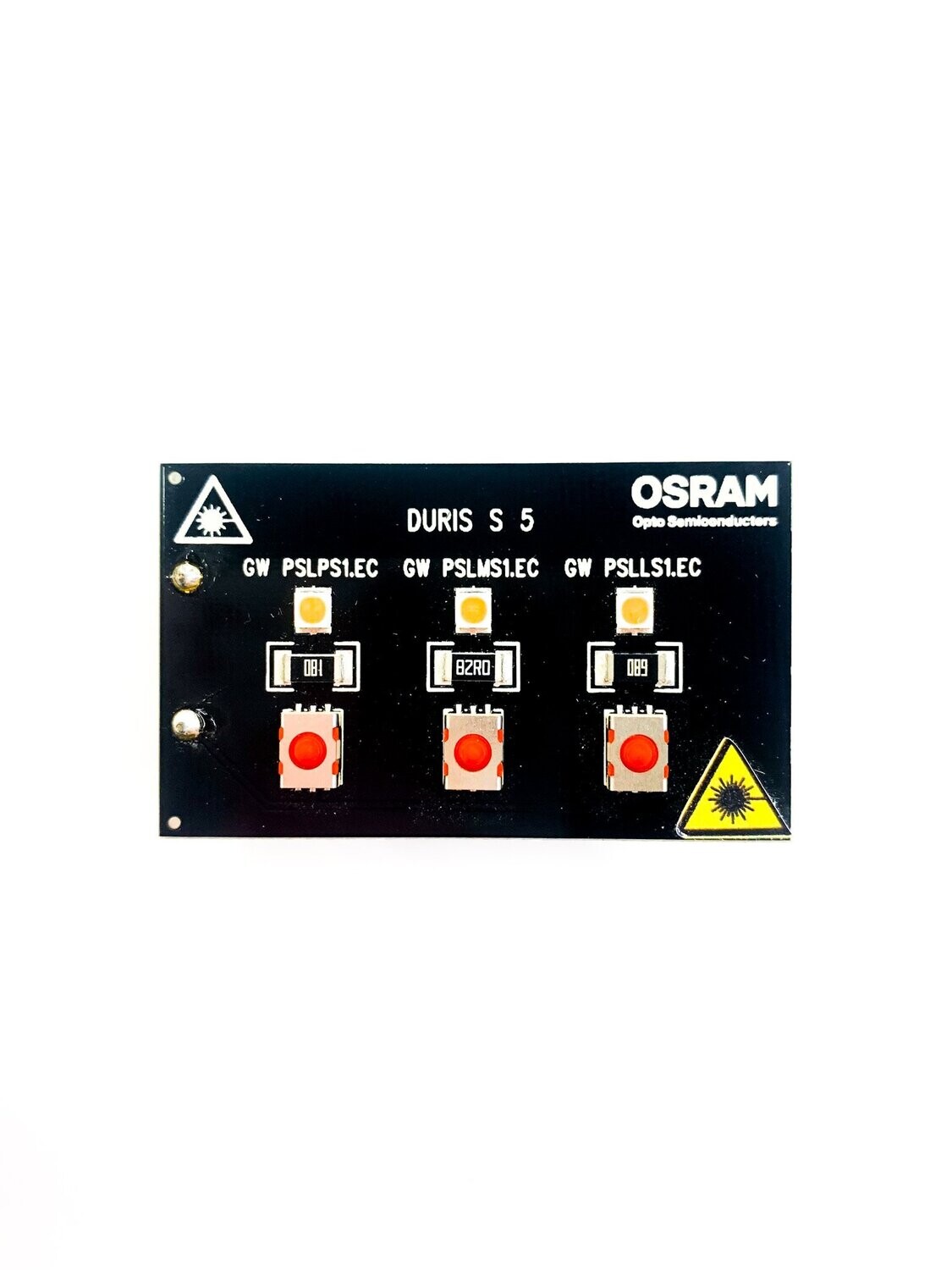

Demo Case Osram Duris S5

Name: Demo Case Osram Duris S5
SKU: 0068
Price: 5.99 EUR
Availability: OutOfStock

€ 5.99

Ausverkauft

Preis inkl. MwSt. (19%) € 0.96

zzgl. Versand

Produktbeschreibung

Deutsche Version

Besondere Merkmale

Gehäusetyp: weißes SMT Gehäuse, farbiger diffuser Silikon-Verguss

Abstrahlwinkel bei 50 % IV : 120°

Farbe: 620 nm ( rot )

Lichtstrom: typ. 24 lm

Lichtausbeute: typ. 26 lm/W

Anwendungen

Architekturbeleuchtung
Akzent- und Effektbeleuchtung
Innen-Allgemeinbeleuchtung
Linearbeleuchtung
Professionelle Downlights
Raumbeleuchtung: Deckenbeleuchtung, Nischenbeleuchtung, Kronleuchter, Hängeleuchten, Wandleuchter

Grenzwerte

Bezeichnung	Symbol	Werte	Einheit
Betriebstemperatur	T _op	-40 ... 100	°C
Lagertemperatur	T _stg	-40 ... 125	°C
Sperrschichttemperatur	T _j	125	°C
Durchlassstrom (T _J = 25 °C)	I _F	10 ... 200	mA
Stoßstrom (t ≤ 10 µs; D = 0.005; T _J = 25 °C)	I _FM	300	mA
ESD Festigkeit (acc. to ANSI/ESDA/JEDEC JS-001 - HBM, Class 2)	V _ESD	2	kV

Kennwerte (TJ = 25 °C; IF = 150 mA)

Bezeichnung	Symbol	Werte	Einheit
Dominantwellenlänge	λ _dom	620	nm
Abstrahlwinkel bei 50 % I _V	2ϕ	120	°
Durchlassspannung (min.) (typ.) (max.)	VF VF VF	5.60 6.25 6.80	V V V
Realer Wärmewiderstand Sperrschicht / Lötpad	R _{th JS real}	17	K/W
Elektrischer" Wärmewiderstand Sperrschicht / Lötpad (with efficiency η _e = 30 %)	R _{th JS el}	12	K/W

Anm.: Durchlassspannungsgruppen siehe nächste Seite

Helligkeitsgruppen

Durchlassspannungsgruppen

English version

Features

Package: white SMT package, colored diffused silicone resin

Viewing angle at 50 % IV : 120°

Color: 620 nm ( red )

Luminous Flux: typ. 24 lm

Luminous efficacy: typ. 26 lm/W

Applications

Maximum Ratings

Parameter	Symbol	Values	Unit
Operating temperature range	T _op	-40 ... 100	°C
Storage temperature range	T _stg	-40 ... 125	°C
Junction temperature	T _j	125	°C
Forward current (T _J = 25 °C)	I _F	10 ... 200	mA
Surge current (t ≤ 10 µs; D = 0.005; T _J = 25 °C)	I _FM	300	mA
ESD withstand voltage (acc. to ANSI/ESDA/JEDEC JS-001 - HBM, Class 2)	V _ESD	2	kV

Characteristics (TJ = 25 °C; IF = 150 mA)

Bezeichnung	Symbol	Werte	Einheit
Dominantwellenlänge	λ _dom	620	nm
Abstrahlwinkel bei 50 % I _V	2ϕ	120	°
Durchlassspannung (min.) (typ.) (max.)	VF VF VF	5.60 6.25 6.80	V V V
Realer Wärmewiderstand Sperrschicht / Lötpad	R _{th JS real}	17	K/W
Elektrischer" Wärmewiderstand Sperrschicht / Lötpad (with efficiency η _e = 30 %)	R _{th JS el}	12	K/W

Note: Individual forward voltage groups see next page

Brightness Groups

Forward Voltage Groups
