Enhanced optical Power LED (ThinFilm / ThinGaN), Lead (Pb) Free Product - RoHS Compliant, LRTB G6TG; OSRLRTBG6TG-TU7-1+V7AW-36ST7

€ 5.99
Preis inkl. MwSt. (19%) € 0.96
zzgl.  Versand
Vorraussichtliche Lieferzeit
Versand: 4–6 Tage
Auf Lager: 100 St. erhältlich
Produktbeschreibung
Deutsche Version

Besondere Merkmale

- Gehäusetyp: weißes PLCC-6 Gehäuse, Kontrasterhöhung durch schwarze Oberfläche (RGB-Displays) und diffusem Silikon Verguss

- Besonderheit des Bauteils: additive Farbmischung durch unabhängige Ansteuerung

aller Chips

- Wellenlänge: 625 nm (red), 528 nm (true green), 470 nm (blau)

- Abstrahlwinkel: Lambertscher Strahler (120°)

- Technologie: ThinFilm (rot), ThinGaN (true grün, blau)

- optischer Wirkungsgrad: 43 lm/W (rot), 36 lm/W (true grün), 11 lm/W (blau)

- Gruppierungsparameter: Lichtstärke, Wellenlänge

- Verarbeitungsmethode: für alle SMT-Bestücktechniken geeignet

- Lötmethode: Reflow Löten

- Vorbehandlung: nach JEDEC Level 4

- Gurtung: 12 mm Gurt mit 1000/Rolle, ø180 mm oder 4000/Rolle, ø330 mm

- ESD-Festigkeit: ESD-sensitives Bauteil

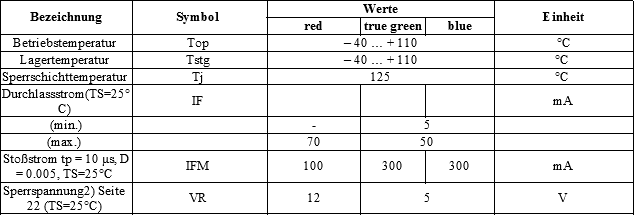

Grenzwerte

Kennwerte (TS = 25 °C)

Hinweise zur Tabelle:

1. Einzelgruppen siehe Seite 7

2. Rth(max) basiert auf statistischen Werten


English version

Features

- package: white PLCC-6 package, higher contrast by a black surface (RGB-Displays) and diffused silicone resin

- feature of the device: additive mixture of color stimuli by independent driving of each chip

- wavelength: 625 nm (red), 528 nm (true green), 470 nm (blue)

- viewing angle: Lambertian Emitter (120°)

- technology: ThinFilm (red), ThinGaN (true green, blue)

- optical efficiency: 43 lm/W (red), 36 lm/W (true green), 11 lm/W (blue)

- grouping parameter: luminous intensity, wavelength

- assembly methods: suitable for all SMT assembly methods

- soldering methods: reflow soldering

- preconditioning: acc. to JEDEC Level 4

- taping: 12 mm tape with 1000/reel, ø180 mm or 4000/reel, ø330 mm

- ESD-withstand voltage: ESD sensitive device


Maximum Ratings

Characteristics (TS = 25 °C)

Notes for Table:

1. Individual groups on page 7

2. Rth(max) is based on statistic values

Enhanced optical Power LED (ThinFilm / ThinGaN), Lead (Pb) Free Product - RoHS Compliant, LRTB G6TG; OSRLRTBG6TG-TU7-1+V7AW-36ST7
