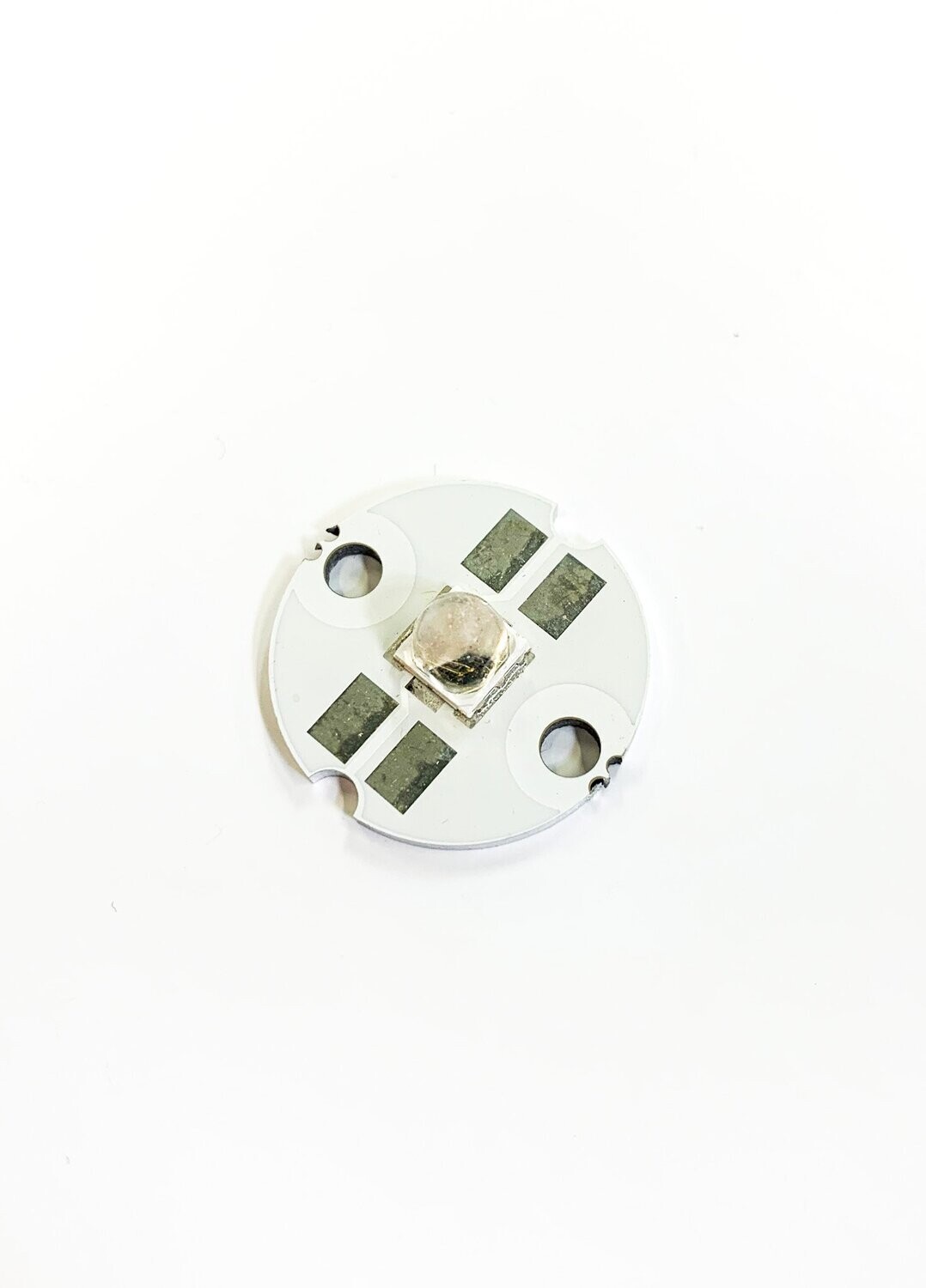

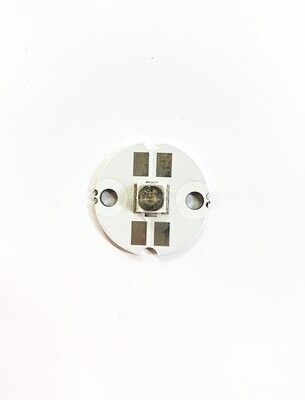

Infrarot LED 830 nm auf einer Alukernplatine rund

Technische Daten

Daten der LED:

- Typ: SMBB830N-1100-03

- max. Leistung. 1800 mW

- Wellenlänge: 830 nm

- Halbwinkel: +-18° (mit Primäroptik)

- Vorwärtsspannung: 1,8 - 2,2 V

- max. Durchlassstrom: 800 mA

Daten der Platine:

- Typ: Metallkernplatine (Alukern)

- Form: rund mit Bohrlöchern

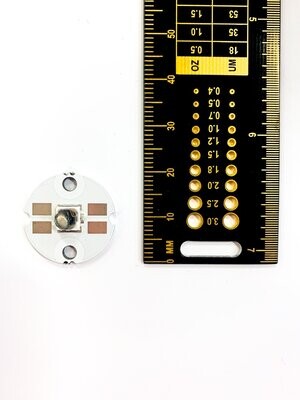

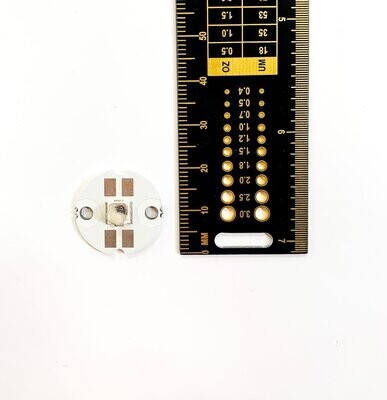

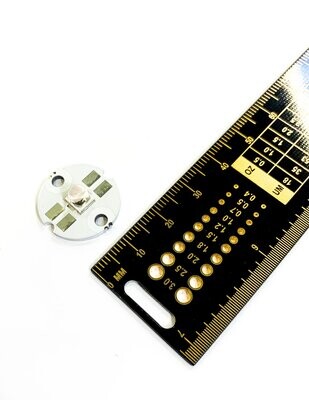

- Größe (Durchmesser): rund 20 mm

- Anschluss: 4 Pads (je 2 Anonde und Kathode)

- Dicke: rund 1,7 mm

- Dielektrikum: 0,1 mm mit 3 W/mK Wärmeleitung

- Elektr. Leitung: 35 µm Kupfer

- Oberfläche: HAL bleifrei

- Lötstopplack: weiß glänzend

Artikelmerkmale

Artikelzustand: Neu: Neuer, unbenutzter und unbeschädigter Artikel in nicht geöffneter Originalverpackung

Marke: Epitex

Farbe: Rot

Herstellernummer: SMBB830N-1100-03

English version

Technical Specifications

LED data:
- Type: SMBB830N-1100-03
- max. power. 1800 mW
- Wavelength: 830 nm
- half angle: +-18° (with primary optics)
- forward voltage: 1.8 - 2.2 V
- max. forward current: 800 mA

Board data:
- Type: metal core PCB (aluminium core).
- Shape: round with drill holes
- Size (diameter): round 20 mm
- Connection: 4 pads (2 each anode and cathode)
- Thickness: about 1.7 mm
- Dielectric: 0.1 mm with 3 W/mK thermal conductivity
- Electr. conduction: 35 µm copper
- Surface: HAL lead-free
- Solder resist: white glossy

Item features

Item condition: New: New, unused and undamaged item in unopened original packaging

Manufacturer's number: none

Colour: White

Brand: D
