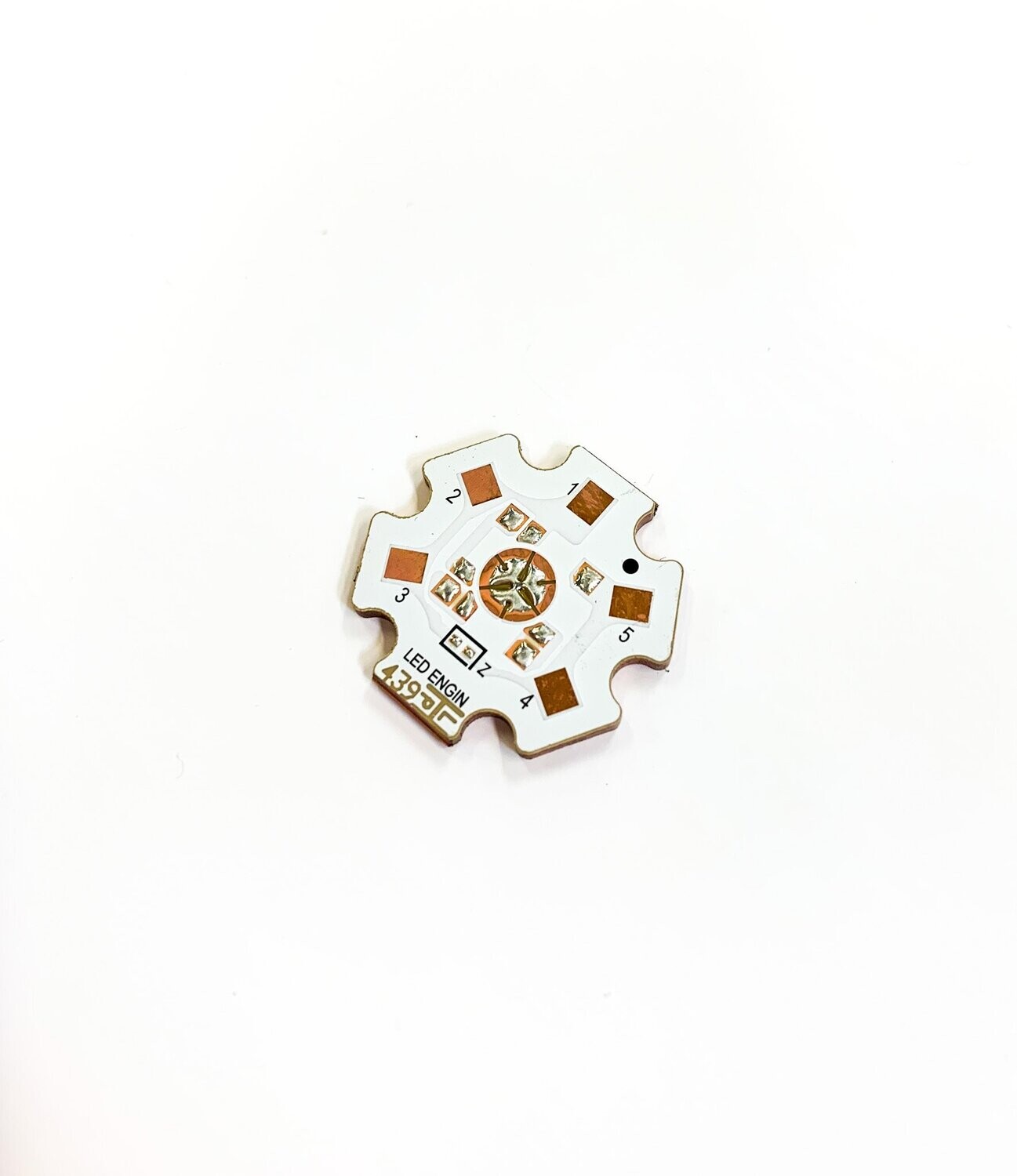

Kupferkernplatine für LEDengin LZ4-LEDs

Deutsche Version

Technische Daten

Daten der Platine:

- Typ: Metallkernplatine (Kupferkern - zur optimalen thermischen Spreizung)

- Form: Star

- Pad: eine LED LZ4 von Ledengin

- Größe (Durchmesser): rund 20 mm

- Anschluss: 6 Pads (parallele Verschaltung)

- Dicke: rund 1,7 mm

- Dielektrikum: 0,1 mm mit mind. 3 W/mK Wärmeleitung

- Elektr. Leitung: 35 µm Kupfer

- Oberfläche: HAL bleifrei

- Lötstopplack: weiß glänzend

- bereits vorbereitet mit Lötzinn (was jedoch nicht heißt dass zusätzlicher Lötzinn notwendig sein könnte)

Artikelmerkmale

Artikelzustand: Vom Hersteller generalüberholt

Verkäufernotizen: “bereits mit Lötzinn vorbereitet, aber tadellos verwendbar”

Farbe: Weiß

Marke: Hoffmann

Herstellernummer: STARLEDENGIN

English version

Technical Specifications

Data of the circuit board:

- Type: Metal core board (copper core - for optimum thermal spread).

- Shape: Star

- Pad: one LED LZ4 from Ledengin

- Size (diameter): around 20 mm

- Connection: 6 pads (parallel connection)

- Thickness: about 1.7 mm

- Dielectric: 0.1 mm with min. 3 W/mK thermal conductivity

- Electr. conductor: 35 µm copper

- Surface: HAL lead-free

- Solder resist: white glossy

- already prepared with solder (but this does not mean that additional solder might be necessary)

Item features

Item condition: Refurbished by the manufacturer

Seller's notes: "already prepared with solder, but perfectly usable".

Colour: white

Brand: Hoffmann

Manufacturer's ref. no.: STARLEDENGIN
