LED "Nichia NVSL219BT-V1" in 4000K auf Starplatine

Deutsche Version

Technische Daten

Daten der LED:

- Typ: NVSL219BT-V1 sw40/D220/R9050

- Gehäusetyp: SMT-Keramikgehäuse, klare Silikonlinse

- Typischer Lichtfluss: 240 Lumen bei 700 mA, bis zu 450 Lumen bei 1,5 A

- typische Farbtemperatur: 4000 K

- Abstrahlwinkel: 120°

- optischer Wirkungsgrad: 118 Lumen/Watt

- Durchlassstrom: max. 1500 mA

- Durchlassspannung: 2,83 – 2,98 V

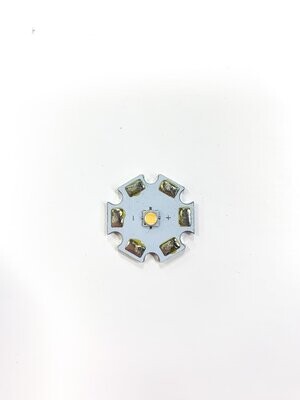

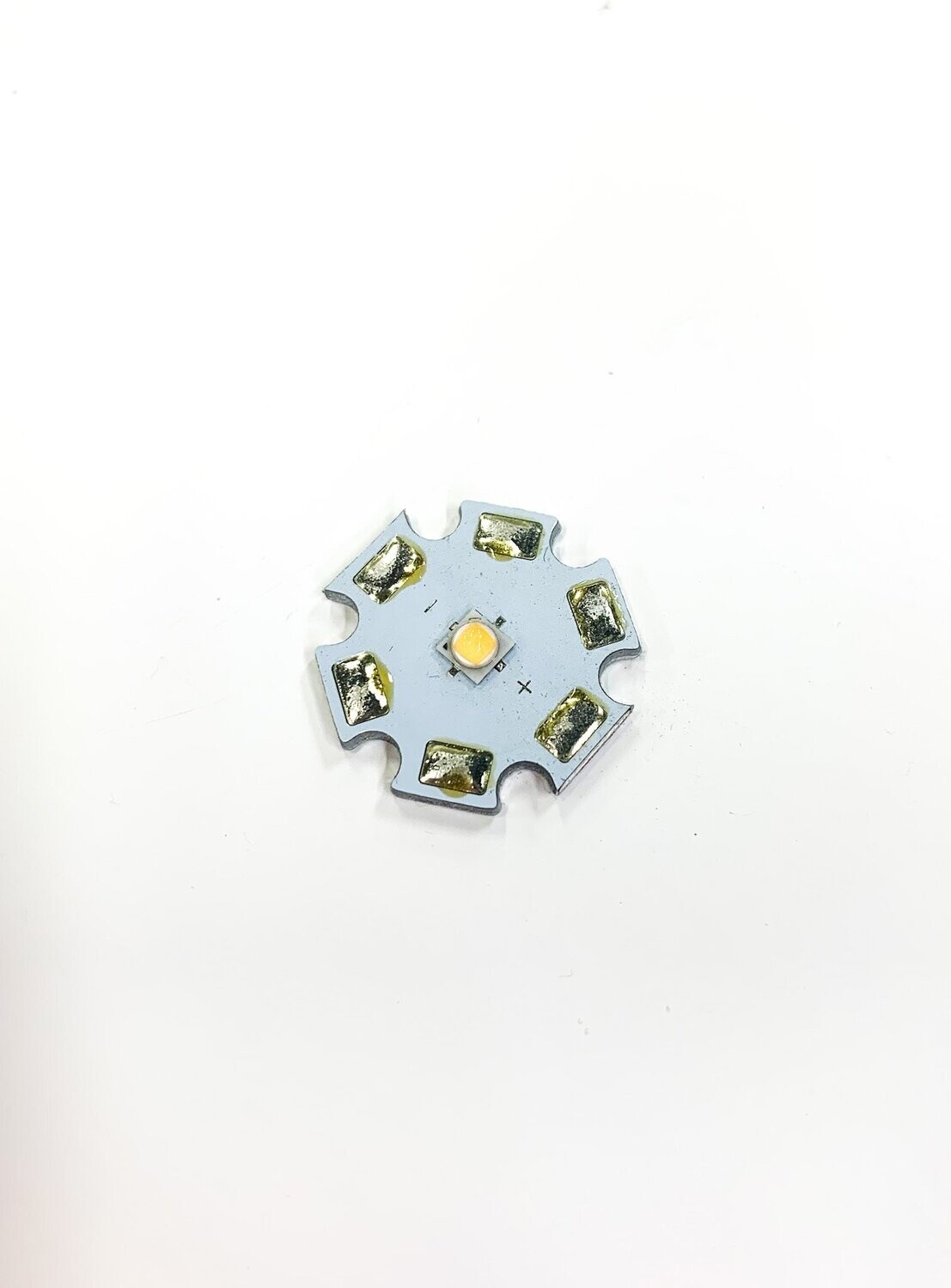

Daten der Platine:

- Typ: Metallkernplatine

- Form: Stern

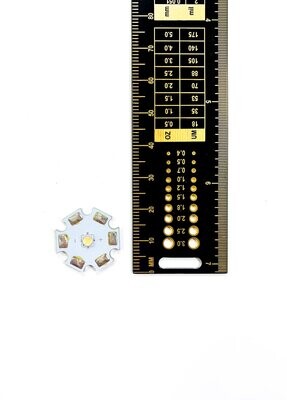

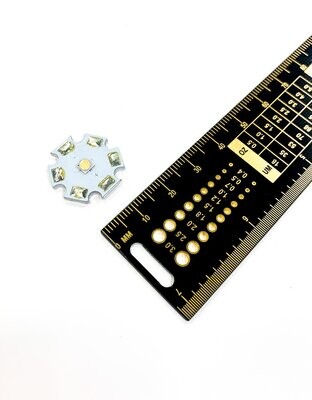

- Größe (Durchmesser): rund 20 mm

- Anschluss: 6 Pads (je 3 Anonde und Kathode)

- Dicke: rund 1,7 mm

- Basis: 1,5 mm Aluminium

- Dielektrikum: 0,1 mm mit 1,8 W/mK Wärmeleitung

- Elektr. Leitung: 35 µm Kupfer

- Oberfläche: HAL bleifrei

- Lötstopplack: weiß glänzend

Artikelmerkmale

Artikelzustand: Neu: Neuer, unbenutzter und unbeschädigter Artikel in nicht geöffneter Originalverpackung

Herstellernummer: NVSL219BT-V1

Marke: Nichia

English version

Technical Specifications

LED data:
- Type: NVSL219BT-V1 sw40/D220/R9050
- Housing type: SMT ceramic housing, clear silicone lens
- Typical luminous flux: 240 lumens at 700 mA, up to 450 lumens at 1.5 A
- Typical colour temperature: 4000 K
- beam angle: 120
- Optical efficiency: 118 lumens/watt
- Forward current: max. 1500 mA
- forward voltage: 2.83 - 2.98 V

Board data:
- Type: metal core board
- Shape: star
- Size (diameter): around 20 mm
- Connection: 6 pads (3 each anode and cathode)
- Thickness: around 1.7 mm
- Base: 1.5 mm aluminium
- Dielectric: 0.1 mm with 1.8 W/mK Thermal conductivity
- Electr. conduction: 35 µm copper
- Surface: HAL lead-free
- Solder resist: white glossy

Item features

Item condition: New: New, unused and undamaged item in unopened original packaging.

Manufacturer's code: NVSL219BT-V1

Brand: Nichia
