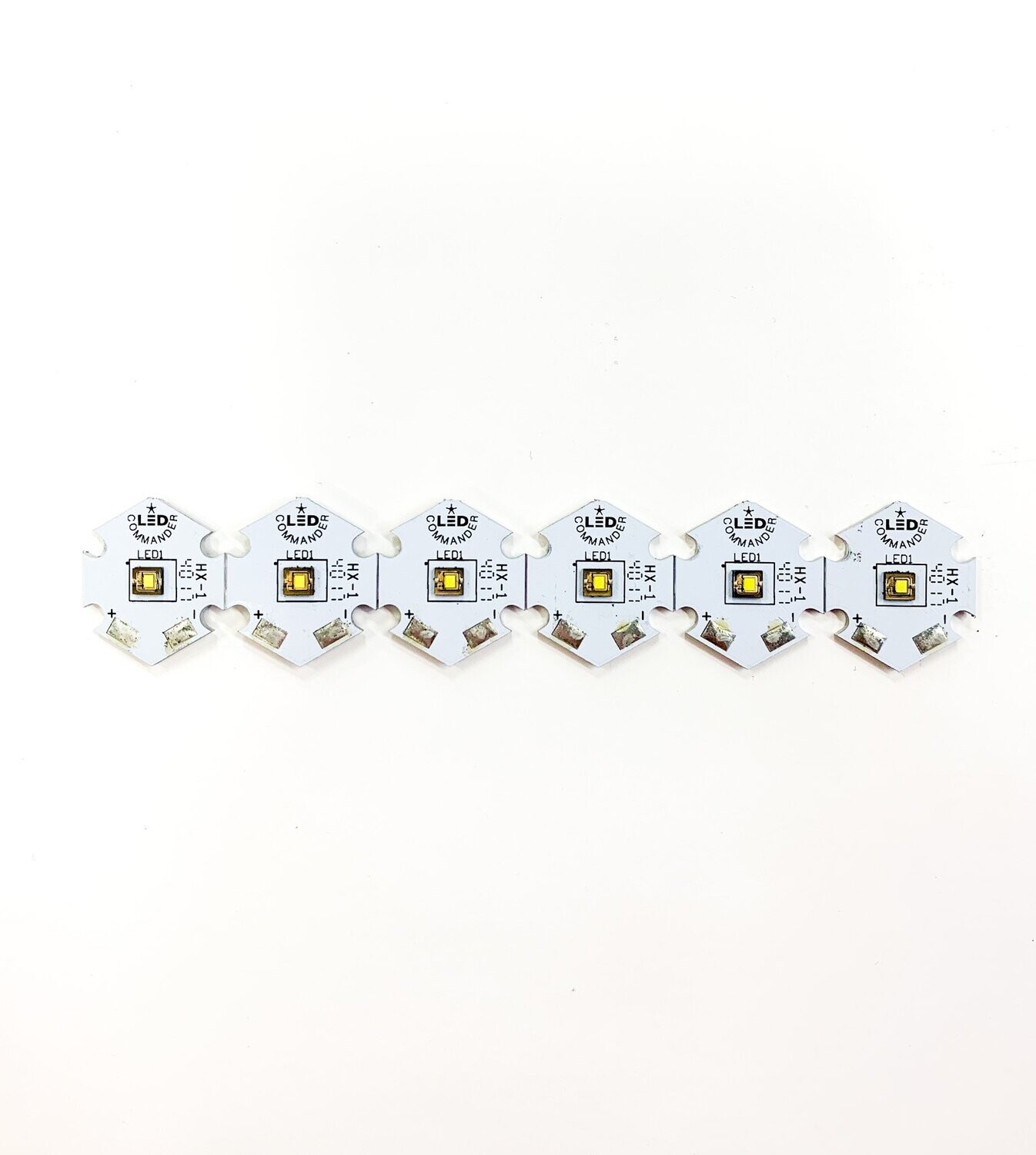

LED OSRAM OSTAR Stage

17 Watt LED OSRAM OSTAR Projection Compact LE UW Q8WP ultraweiß Sternplatine

5700 K

Deutsche Version

Merkmale:

LED - Original von Osram

Typ: SMD auf Leiterplatte

Nummer: LE UW Q8WP

Farbtemperatur: ultrawhite

max. Stromstärke: 5000 mA

Vorwärtsspannung: 2,8-3,5 V

Somit max. Leistung: 17,5 Watt

Abstrahlwinkel: 130°

max. Lichtstrom: 1800 Lumen (bei voller Stromstärke)

Leuchtstunden: > 50.000

Größe der Leiterplatte: 20 x 20 x 1,7 mm

Thermischer Leitwert der Platinen: > 3 W/mK

LED LE UW Q8WP

Merkmale:

- Gehäuse: kompakte Lichtquelle in SMT-Technik mit Glasfenster auf der Oberseite

- Chip-Technologie: UX:3

- Typ. Abstrahlung: 120°

- Farbe: Cx = 0,321, Cy = 0,327 nach CIE 1931 ( ultraweiß)

- Korrosionsbeständigkeit Klasse: 3B

- ESD: 2 kV nach ANSI/ESDA/JEDEC JS-001 (HBM, Klasse 2)

Eigenschaften

Parameter	Symbol		Values
Chromatizität Koordinate	Cx Cy	Typ. typ	0.321 0.327
Betrachtungswinkel bei 50% IV	2φ	typ.	130 °
Strahlende Fläche	Acolor	typ.	1.5 x 1.2 mm²
Teillichtstrom gem. CIE 127:2007 I F = 1400 mA	ΦE/V, 120°	typ.	0.77
Vorwärtsspannung I F = 1400 mA	VF	Min. typ. max.	2.80 V 2.95 V 3.50 V
Sperrspannung (ESD-Gerät)	VR ESD	Min.	45 V
Rückwärtsspannung 2) I R = 20 mA	VR	Max.	1.2 V
Realer thermischer Widerstand Sperrschicht/Lötstelle	RthJS real	Typ. max	2.6 K / W 3.6 K / W
Elektrischer Wärmewiderstand Sperrschicht/Lötstelle mit Wirkungsgrad ηe = 30 %	RthJS elec.	Typ. max	1.8 K / W 2.5 K / W

English version

Features:

LED - Original from Osram

Type: SMD on printed circuit board

Number: LE UW Q8WP

Colour temperature: ultrawhite

max. current: 5000 mA !!!

Forward voltage: 2.8-3.5 V

Thus max. power: 17,5 Watt

Beam angle: 130

max. luminous flux: 1800 lumen (at full amperage)

Lighting hours: > 50,000

Size of circuit board: 20 x 20 x 1.7 mm

Thermal conductance of the circuit boards: > 3 W/mK

LED LE UW Q8WP

Features:

— Package: compact lightsource in SMT technology with glass window on top

— Chip technology: UX:3

— Typ. Radiation: 120°

— Color: Cx = 0.321, Cy = 0.327 acc. to CIE 1931 ( ultra white)

— Corrosion Robustness Class: 3B

— ESD: 2 kV acc. to ANSI/ESDA/JEDEC JS-001 (HBM, Class 2)

Characteristics

I F = 1400 mA; TS = 25 °C

Parameter	Symbol		Values
Chromaticity Coordinate	Cx Cy	Typ. typ	0.321 0.327
Viewing angle at 50% IV	2φ	typ.	130 °
Radiating surface	Acolor	typ.	1.5 x 1.2 mm²
Partial Flux acc. CIE 127:2007 I F = 1400 mA	ΦE/V, 120°	typ.	0.77
Forward Voltage I F = 1400 mA	VF	Min. typ. max.	2.80 V 2.95 V 3.50 V
Reverse voltage (ESD device)	VR ESD	Min.	45 V
Reverse voltage 2) I R = 20 mA	VR	Max.	1.2 V
Real thermal resistance junction/solderpoint	RthJS real	Typ. max	2.6 K / W 3.6 K / W
Electrical thermal resistance junction/solderpoint with efficiency ηe = 30 %	RthJS elec.	Typ. max	1.8 K / W 2.5 K / W
