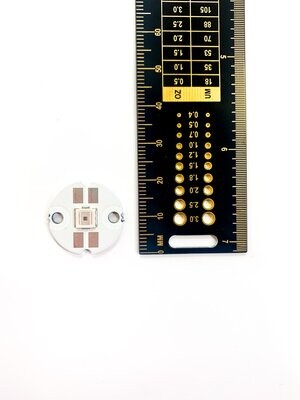

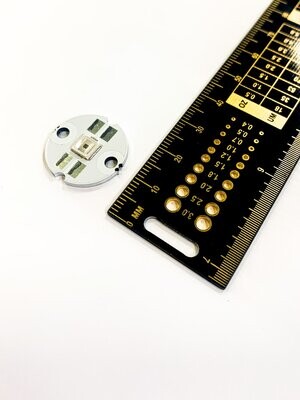

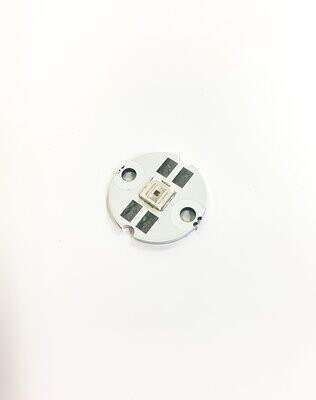

LED SMBD 630 nm auf einer Alukernplatine rund 20 mm

Deutsche Version

Technische Daten

Daten der LED:

- Typ: SMBD630-1100

- Wellenlänge: 630 nm (620-640)

- Halbwinkel: +-63°

- Vorwärtsspannung: 2,2 - 2,8 V

- max. Durchlassstrom: 500 mA

- Lichtstrom: 73 Lumen bei (500 mA)

Daten der Platine:

- Typ: Metallkernplatine (Alukern)

- Form: rund mit Bohrlöchern

- Größe (Durchmesser): rund 20 mm

- Anschluss: 4 Pads (je 2 Anonde und Kathode)

- Dicke: rund 1,7 mm

- Dielektrikum: 0,1 mm mit 3 W/mK Wärmeleitung

- Elektr. Leitung: 35 µm Kupfer

- Oberfläche: HAL bleifrei

- Lötstopplack: weiß glänzend

Artikelmerkmale

Artikelzustand: Neu: Neuer, unbenutzter und unbeschädigter Artikel in nicht geöffneter Originalverpackung

Marke: Epitex

Herstellernummer: n.v.

English version

Technical Specifications

LED data:

- Type: SMBD630-1100

- Wavelength: 630 nm (620-640)

- Half angle: +-63

- forward voltage: 2.2 - 2.8 V

- Max. forward current: 500 mA

- Luminous flux: 73 lumen at (500 mA)

Board data:

- Type: metal core PCB (aluminium core).

- Shape: round with drilled holes

- Size (diameter): round 20 mm

- Connection: 4 pads (2 each anode and cathode)

- Thickness: about 1.7 mm

- Dielectric: 0.1 mm with 3 W/mK thermal conductivity

- Electr. conduction: 35 µm copper

- Surface: HAL lead-free

- Solder resist: white glossy

Item features

Item condition: New: New, unused and undamaged item in unopened original packaging.

Brand: Epitex

Manufacturer's number: n.av.
