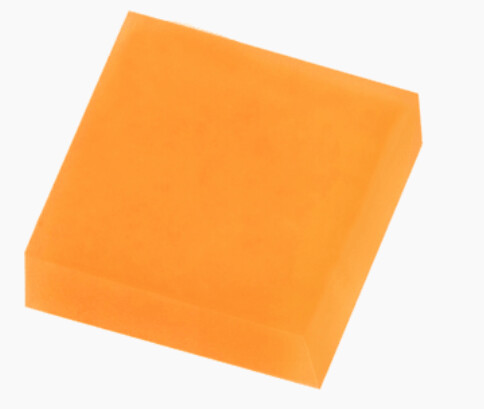

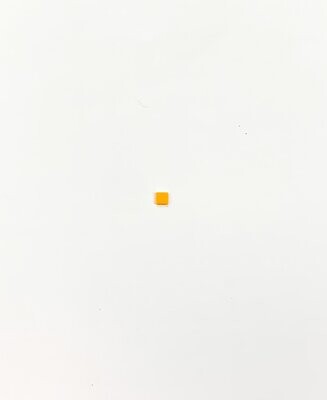

LED SMD weiß SZ8-V15-WW-C9 (LED SMD SZ8-Y15-WW-C9)

Deutsche Version

Produkt-Beschreibung

Die WICOP2-Serie ist für Anwendungen mit hoher Flussleistung und hoher Strombelastbarkeit konzipiert. Die kompakte Bauform (1,41x1,41mm) ermöglicht Kosteneinsparungen auf Systemebene. Sie verfügt über ein hochmodernes SMD-Design und thermisch wenig belastbares Material. Die WICOP2 ist die ideale Lichtquelle für gerichtete Beleuchtungsanwendungen wie z.B. Spot Lights, verschiedene Außenanwendungen, Automobilbeleuchtungen und Hochleistungs-Taschenlampen.

Merkmale:

- Ausgelegt für Hochstrombetrieb

- Niedriger Wärmewiderstand

- Ein breiter CCT-Bereich von 2.600~7.000K

- ANSI-konformes Binning

- RoHS-konform

- Phosphorfilm direkt auf Chipoberfläche aufgebracht

Produktauswahltabelle

Elektrooptische Eigenschaften, IF = 350mA (CRI 90)

Hinweise zur Tabelle:

1. Die korrelierte Farbtemperatur ist aus dem CIE 1931 Chromatizitätsdiagramm abgeleitet. Farbkoordinate: +- 5% Toleranz.

2. Seoul Semiconductor hält eine Toleranz von +- 7 % für Lichtstrom- und Leistungsmessungen ein.

3. ФV ist die Gesamtlichtstromleistung, gemessen mit einer Ulbricht-Kugel.

4. Die Toleranz beträgt +- 2,0 bei CRI-Messungen.

Absolute Maximalwerte

Hinweise zur Tabelle:

1. Bei Sperrschichttemperatur 85 ºC Bedingung

2. RθJ-S wird bei 700 mA getestet.

3. Unter Verwendung einer Metall-Leiterplatte (Dielektrische Schicht 5 W/m * K und Cu-Muster oder 2oz)

4. Verwendung von Metall-Leiterplatten (normaler Typ)

English version

Product description

The WICOP2 series is designed for high flux output applications with high current operation capability. Compact footprint(1.41x1.41mm) enables system level cost saving. It incorporates state of the art SMD design and low thermal resistant material. The WICOP2 is ideal light sources for directional lighting applications such as Spot Lights, various outdoor applications, automotive lightings and high performance torches.

Features:

- Designed for high current operation

- Low Thermal Resistance

- A wide CCT range of 2,600~7,000K

- ANSI compliant Binning

- RoHS compliant

- Phosphor film directly attached to chip surface

Product Selection Table

Electro Optical Characteristics, I _F = 350mA (CRI 90)

Notes for Table:

1. Correlated Color Temperature is derived from the CIE 1931 Chromaticity diagram. Color coordinate: +- 5% tolerance.

2. Seoul Semiconductor maintains a tolerance of +- 7 % om flux and power measurements.

3. ФV is the total luminous flux output as measured with an integrating sphere

4. Tolerance is +- 2.0 on CRI measurements.

Absolute Maximum Ratings

Notes for table:

1. At Junction Temperature 85 ºC condition

2. ^Rθ J-S is tested at 700 mA.

3. Using Metal PCB (Dielectric layer 5 W/m * K and Cu pattern or 2oz)

4. Using Metal PCB (Normal type)
