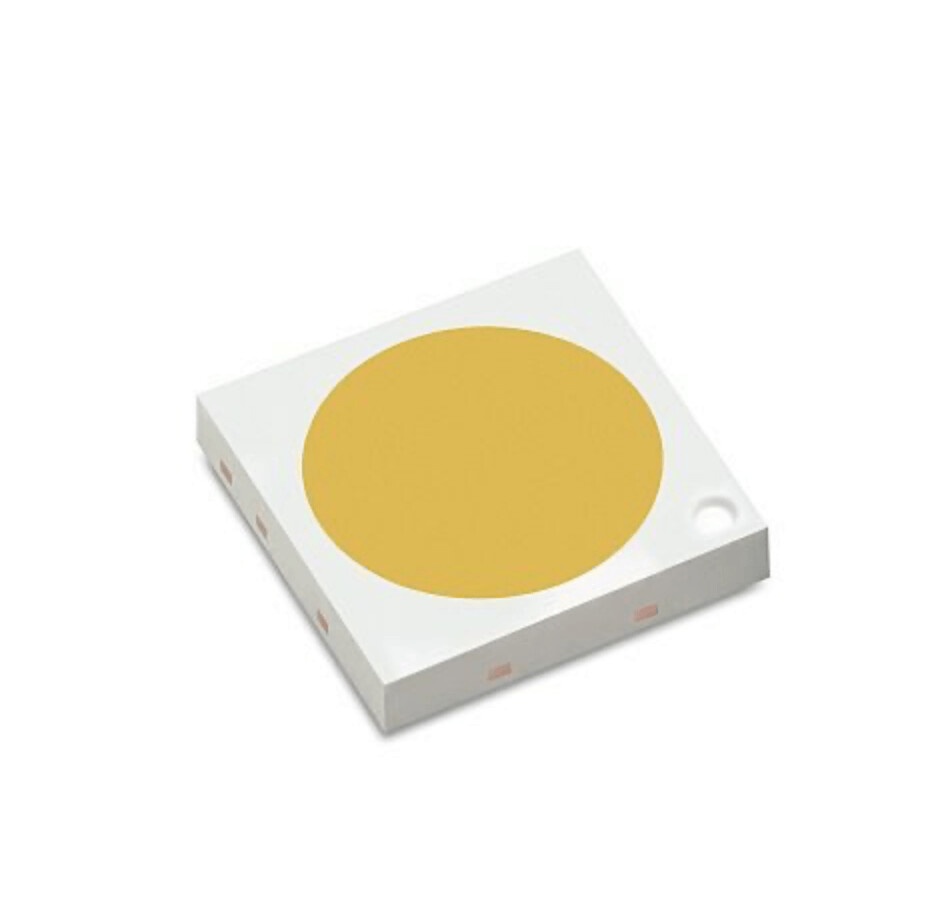

LUXEON 3030 2D Line (SMD LED L-LU3030-4000-80)
Produkt-Beschreibung
Die LUXEON 3030 2D ist eine Mid-Power-LED mit hohem Lichtstrom und Hot-Color-Targeting. Hot-Color-Targeting stellt sicher, dass die LEDs bei Anwendungsbedingungen - 85°C - innerhalb des Farbziels liegen. Mit einem Industriestandard-Gehäuse von 3,0 mm x 3,0 mm und einer 6-V-Emitterlösung für Oberflächenmontage ist die LUXEON 3030 2D-Linie in allen ANSI-CCTs erhältlich und bietet die für Innen- und Außenbeleuchtungen erforderliche Effizienz und Zuverlässigkeit.
Merkmale:
- Industriestandard-Gehäuse ermöglicht Drop-in-Ersatz für bestehende 3030-Gehäuse
- 1/9tel Mikro-Farbbinning ermöglicht enge Farbsteuerung
- Überlegener Lichtstrom bei maximalem Strom für reduzierte LED-Anzahl
- Hot-Color Targeting stellt sicher, dass die Farbe bei typischen Anwendungsbedingungen (85°C) innerhalb des ANSI-Bins liegt
- Ermöglicht 3-, 4-, 5-stufige MacAdam-Ellipsen-Binning-Kits

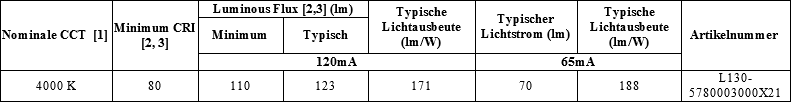

Produktleistung des LUXEON 3030 2D Line (Round LES) bei 120mA und 65mA bei spezifizierter Temperatur.
Hinweise zur Tabelle:
1. Korrelierte Farbtemperatur ist heiß angestrebt bei Tj
=85°C.
2. Lichtstrom und CRI sind angegeben bei Tj
=25°. Der typische CRI ist ca. 2 Punkte höher als der angegebene Mindest-CRI, dies ist jedoch nicht garantiert.
3. Lumileds hält eine Toleranz von ±2 bei CRI und ±7,5% bei Lichtstrommessungen ein.
Optische Eigenschaften für LUXEON 3030 2D Line bei 120mA, Tj =25ºC
Hinweise zur Tabelle:
1. Gesamtwinkel, bei dem 90 % des gesamten Lichtstroms eingefangen werden.
2. 2. Der Betrachtungswinkel ist der außermittige Winkel von der Mittellinie der Lampe, bei dem die Lichtstärke ½ des Spitzenwertes beträgt.
Elektrische und thermische Eigenschaften für LUXEON 3030 2D Line bei 120mA, Tj =25ºC
Hinweise zur Tabelle:
1. Lumileds hält eine Toleranz von ±0,1 V bei Vorwärtsspannungsmessungen ein.
2. Gemessen zwischen 25°C und 85°C.
Absolute Höchstwerte für LUXEON 3030 2D Line
Hinweise zur Tabelle:
1. Periodische Restschwankungen aufgrund der Leistungsumwandlung von Wechselstrom (AC) in Gleichstrom (DC), auch "Restwelligkeit" genannt, sind akzeptabel, wenn die folgenden Bedingungen erfüllt sind:
- Die Frequenz des Ripple-Stroms beträgt 100 Hz oder mehr
- Der durchschnittliche Strom für jeden Zyklus überschreitet nicht den maximal zulässigen DC-Durchlassstrom
- Die maximale Amplitude der Welligkeit überschreitet nicht 25 % des maximal zulässigen DC-Vorwärtsstroms
2. Der Impulsbetrieb mit dem maximalen Spitzenimpulsvorwärtsstrom ist akzeptabel, wenn die Impulseinschaltzeit ≤5ms pro Zyklus und das Tastverhältnis ≤50% ist
3. Bei einem maximalen Sperrstrom von 10µA. LUXEON 3030 2D-LEDs sind nicht dafür ausgelegt, in Sperrrichtung betrieben zu werden.
English version
Product description
LUXEON 3030 2D is a high flux, hot-color targeted mid power LED. Hot-color targeting ensures that the LEDs are within color target at application conditions—85°C. Using an industry standard packaging of 3.0mm x 3.0mm and 6V surface-mount emitter solution, LUXEON 3030 2D Line comes in all ANSI CCTs and delivers the efficacy and reliability required for both indoor and outdoor illumination markets.
Features:
- Industry standard package enables drop-in replacement for existing 3030 packages
- 1/9th micro-color binning enables tight color control
- Superior luminous flux at max current for reduced LED count
- Hot-color targeting ensures that color is within ANSI bin at typical application conditions, 85°C
- Enables 3-, 4-, 5-step MacAdam ellipse custom binning kits
Product performance of LUXEON 3030 2D Line ( Round LES) at 120mA and 65mA at specified temperature.
Notes for Table:
1. Correlated color temperature is hot targeted at Tj =85°C.
2. Luminous flux and CRI are specified at Tj =25°. Typical CRI is approximately 2 points higher than the minimum CRI specified, but this is not guaranteed.
3. Lumileds maintains a tolerance of ±2 on CRI and ±7.5% on luminous flux measurements.
Optical characteristics for LUXEON 3030 2D Line at 120mA, Tj =25ºC
Notes for Table:
1. Total angle at which 90% of total luminous flux is captured.
2. Viewing angle is the off axis angle from lamp centerline where the luminous intensity is ½ of the peak value.
Electrical and thermal characteristics for LUXEON 3030 2D Line at 120mA, Tj =25ºC
Notes for Table:
1. Lumileds maintains a tolerance of ±0.1V on forward voltage measurements.
2. Measured between 25°C and 85°C.
Absolute maximum ratings for LUXEON 3030 2D Line
Notes for Table:
1. Residual periodic variations due to power conversion from alternating current (AC) to direct current (DC), also called “ripple”, are acceptable if the following conditions are met:
– The frequency of the ripple current is 100Hz or higher
– The average current for each cycle does not exceed the maximum allowable DC forward current
– The maximum amplitude of the ripple does not exceed 25% of the maximum allowable DC forward current
2. Pulse operation with the maximum peak pulse forward current is acceptable if the pulse on time is ≤5ms per cycle and the duty cycle is ≤50%
3. At a maximum reverse current of 10µA. LUXEON 3030 2D LEDs are not designed to be driven in reverse bias.
