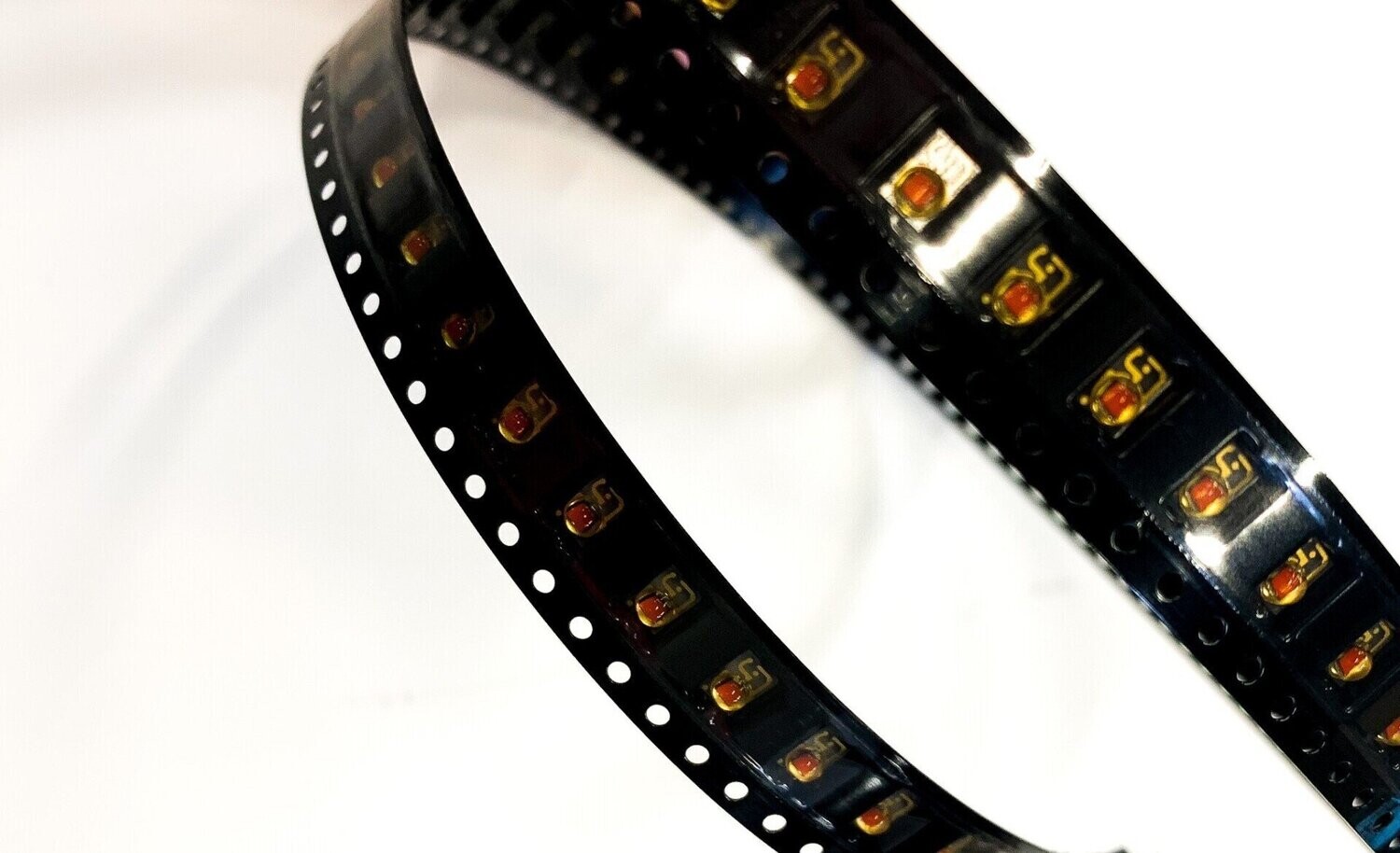

LUXEON Rebel Color Line (LXM5-PL01)

Deutsche Version

Produkt-Beschreibung

Die LUXEON Rebel Color Line hat eine führende Lichtleistung, Farbstabilität, Flussdichte und klare gesättigte Farben. Diese farbigen LEDs sind ideal für eine Vielzahl von Beleuchtungs-, Signalisierungs-, Beschilderungs- und Unterhaltungsanwendungen. Jeder LUXEON Rebel Color Emitter verfügt über die eingebaute Qualität, Zuverlässigkeit, Lumenerhaltung und die einfache Herstellung, die notwendig ist, um ein überlegenes, hochwertiges Licht zu schaffen. LUXEON Rebel Color Emitter bieten Designern eine unendliche Farbpalette, mit der sie arbeiten können und die allen Beleuchtungsprojekten Interesse, Dimension und Lebendigkeit verleiht.

Produktleistung der LUXEON Rebel Color Line unter Testbedingungen

Anmerkungen zu Tabelle:

1. Lumileds hält eine Toleranz von ±0,5nm für die dominante Wellenlänge und ±6,5% bei Lichtstrommessungen ein.

2. Far Red, Deep Red und Royal Blue sind nach Peak-Wellenlänge und alle anderen Farben nach dominanter Wellenlänge gebinnt.

3. Fernrot, Tiefrot und Königsblau werden nach der radiometrischen Leistung und alle anderen Farben nach dem Lichtstrom sortiert.

4. LXML-PR02-A900 ist nur eine Auswahl von Farbbins 4 und 5

Optische Eigenschaften für LUXEON Rebel Color Line bei Testbedingungen.

Hinweise zur Tabelle:
1. Spektrale Breite bei ½ der Peakintensität.
2. Gesamtwinkel, bei dem 90 % des gesamten Lichtstroms eingefangen werden.
3. Betrachtungswinkel ist der Winkel außerhalb der Achse von der LED-Mittellinie, bei dem die Lichtstärke ½ des Spitzenwertes beträgt.
4. Far Red, Deep Red, Red, Red-Orange und Amber Produkte sind mit Aluminium-Indium-Gallium-Phosphid (AlInGaP) aufgebaut.
5. Die Produkte PC Amber, Lime, Green, Cyan, Blue und Royal Blue sind mit Indium-Gallium-Nitrid (InGaN) aufgebaut.
6. Die Wellenlängenbereiche für die heiß getesteten Rot-, Rot-Orange- und Amber-Produkte wurden so definiert, dass sie mit den typischen Änderungen der Spektralleistung bei erhöhter Temperatur übereinstimmen.

Elektrische und thermische Eigenschaften für LUXEON Rebel Color Line bei Testbedingungen.

Hinweise zur Tabelle:

1. Lumileds hält eine Toleranz von ±0,06 V bei Vorwärtsspannungsmessungen ein.

2. Gemessen zwischen 25°C und 110°C

Absolute Höchstwerte für LUXEON Rebel Color Line bei Tj =25°C

Hinweise zur Tabelle:
1. Es muss eine ordnungsgemäße Stromreduzierung beachtet werden, um die Sperrschichttemperatur unter dem Maximum zu halten.
2. Periodische Restschwankungen aufgrund der Leistungsumwandlung von Wechselstrom (AC) in Gleichstrom (DC), auch "Restwelligkeit" genannt, mit Frequenzen ≥100Hz und Amplituden ≤15% des maximal zulässigen DC-Vorwärtsstroms sind akzeptabel, vorausgesetzt, der durchschnittliche Strom über jeden Zyklus überschreitet nicht den maximal zulässigen DC-Vorwärtsstrom.
des maximal zulässigen DC-Durchlassstroms sind akzeptabel, vorausgesetzt, der durchschnittliche Strom während jedes Zyklus überschreitet nicht den maximal zulässigen DC-Durchlassstrom bei der entsprechenden
maximalen Sperrschichttemperatur nicht überschreitet.
3. Der gepulste Betrieb mit einem Spitzenansteuerungsstrom, der dem angegebenen Spitzenimpulsdurchlassstrom entspricht, ist akzeptabel, wenn die Impulseinschaltzeit ≤5ms pro Zyklus und das Tastverhältnis ≤50% ist.

Absolute Maximalwerte für LUXEON Rebel Color Line bei Tj =85°C.

Hinweise zur Tabelle:
1. Es muss eine ordnungsgemäße Stromreduzierung beachtet werden, um die Sperrschichttemperatur unter dem Maximum zu halten.
2. Periodische Restschwankungen aufgrund der Leistungsumwandlung von Wechselstrom (AC) in Gleichstrom (DC), auch "Restwelligkeit" genannt, mit Frequenzen ≥100Hz und Amplituden ≤15% des maximal zulässigen DC-Vorwärtsstroms sind akzeptabel, vorausgesetzt, der durchschnittliche Strom über jeden Zyklus überschreitet nicht den maximal zulässigen DC-Vorwärtsstrom.
des maximal zulässigen DC-Durchlassstroms sind akzeptabel, vorausgesetzt, der durchschnittliche Strom während jedes Zyklus überschreitet nicht den maximal zulässigen DC-Durchlassstrom bei der entsprechenden
maximalen Sperrschichttemperatur nicht überschreitet.
3. Der gepulste Betrieb mit einem Spitzenansteuerungsstrom, der dem angegebenen Spitzenimpulsdurchlassstrom entspricht, ist akzeptabel, wenn die Impulseinschaltzeit ≤5ms pro Zyklus und das Tastverhältnis ≤50% ist.

English version

Product Description

The LUXEON Rebel Color Line has leading light output, colour stability, flux density and clear saturated colours. These coloured LEDs are ideal for a variety of lighting, signalling, signage and entertainment applications. Each LUXEON Rebel Color Emitter has the built-in quality, reliability, lumen maintenance and ease of manufacture necessary to create superior, high-quality light. LUXEON Rebel Color Emitters provide designers with an infinite colour palette to work with, adding interest, dimension and vibrancy to all lighting projects.

Product performance of LUXEON Rebel Color Line at test conditions

Notes for Table:

1. Lumileds maintains a tolerance of ±0.5nm for dominant wavelength and ±6.5% on luminous flux measurements..

2. Far Red, Deep Red and Royal Blue are binned by peak wavelength and all other colors by dominant wavelength.

3. Far Red, Deep Red and Royal Blue are binned by radiometric power and all other colors by luminous flux.

4. LXML-PR02-A900 is a selection of color bins 4 and 5 only

Optical characteristics for LUXEON Rebel Color Line at test conditions.

Notes for Table:

1. Spectral width at ½ of the peak intensity.

2. Total angle at which 90% of total luminous flux is captured.

3. Viewing angle is the off axis angle from the LED centerline where the luminous intensity is ½ of the peak value.

4. Far Red, Deep Red, Red, Red-Orange and Amber products are built with aluminum indium gallium phosphide (AlInGaP).

5. PC Amber, Lime, Green, Cyan, Blue and Royal Blue products are built with Indium Gallium Nitride (InGaN).

6. Wavelength ranges for hot tested Red, Red-Orange and Amber have been defined to align with typical changes in spectral output at increased temperature.

Electrical and thermal characteristics for LUXEON Rebel Color Line at test conditions.

Notes for Table:

1. Lumileds maintains a tolerance of ±0.06V on forward voltage measurements.

2. Measured between 25°C and 110°C

Absolute maximum ratings for LUXEON Rebel Color Line at Tj =25°C

Notes for Table:

1. Proper current derating must be observed to maintain the junction temperature below the maximum.

2. Residual periodic variations due to power conversion from alternating current (AC) to direct current (DC), also called “ripple,” with frequencies ≥100Hz and amplitude ≤15% of the maximum

allowable DC forward current are acceptable, assuming the average current throughout each cycle does not exceed the maximum allowable DC forward current at the corresponding

maximum junction temperature.

3. Pulsed operation with a peak drive current equal to the stated peak pulsed forward current is acceptable if the pulse on-time is ≤5ms per cycle and the duty cycle is ≤50%.

Absolute maximum ratings for LUXEON Rebel Color Line at Tj =85°C.

Notes for Table:

1. Proper current derating must be observed to maintain the junction temperature below the maximum.

2. Residual periodic variations due to power conversion from alternating current (AC) to direct current (DC), also called “ripple,” with frequencies ≥100Hz and amplitude ≤15% of the maximum

allowable DC forward current are acceptable, assuming the average current throughout each cycle does not exceed the maximum allowable DC forward current at the corresponding maximum junction temperature.

3. Pulsed operation with a peak drive current equal to the stated peak pulsed forward current is acceptable if the pulse on-time is ≤5ms per cycle and the duty cycle is ≤50%.
