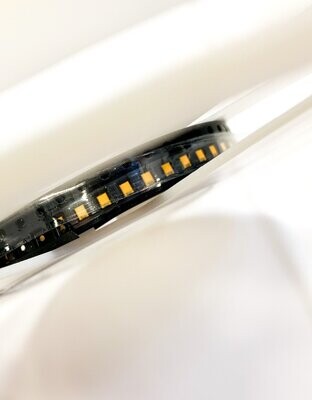

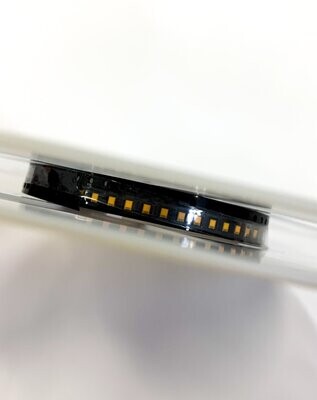

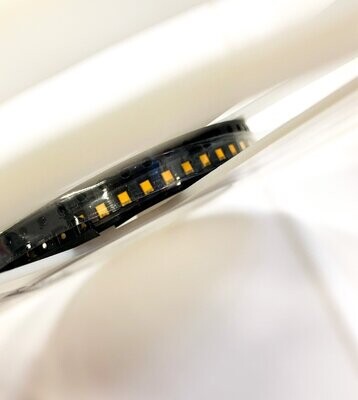

LUXEON Z ES (SMD LED LUZES80-3000)

Deutsche Version

Produkt-Beschreibung

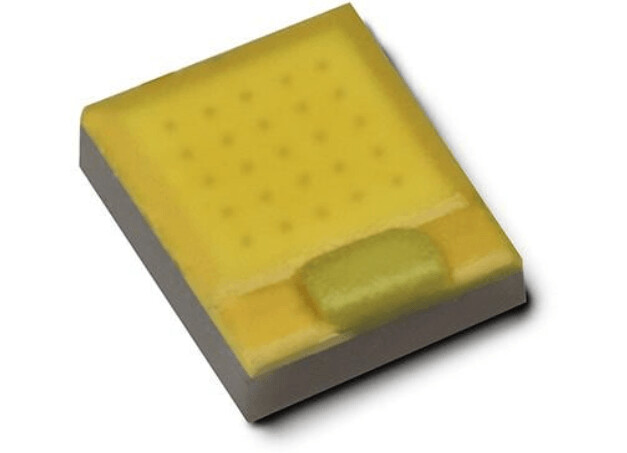

LUXEON Z ES ist eine 1,6 mm x 2,0 mm große Hochleistungs-LED, die eine noch nie dagewesene Farbkonsistenz, Leuchtdichte, Flussdichte und Designflexibilität für Beleuchtungslösungen ermöglicht. LUXEON Z ES ist undomed, eine Eigenschaft, die eine unübertroffene optische Flexibilität für eine präzise Steuerung des Abstrahlwinkels bietet. Getestet und gebinnt unter Anwendungsbedingungen, 85°C, sind die LUXEON Z ES Emitter eine ideale Wahl für Lichtquellen im Innen- und Außenbereich, die überlegene Abstrahlwinkel, höhere Effizienz und geringere Kosten erfordern.

Merkmale:

- Kleinste Grundfläche ermöglicht enges Packaging

- Undomed-Design ermöglicht präzise optische Kontrolle

- 3- und 5-stufige MacAdam-Ellipse: Freiheit von Binning ermöglicht Farbkonsistenz

- LM-80 Testbericht verfügbar

Produktleistung von LUXEON Z ES 3V bei 700mA und 350mA, Tj =85°C

Hinweise zur Tabelle:

1. Lumileds hält eine Toleranz von ±6,5 % für den Lichtstrom und die radiometrische Leistung und ±2 für die CRI-Messungen ein.

2. In der Teilenummer ist das -x die Bezeichnung für die Anforderung an den weißen Farbraum. Bei 80CRI- und 90CRI-Versionen steht 3 für 3 SDCM und 5 für 5 SDCM. Bei Teilen mit einem CRI-Wert von 70 oder weniger gibt es keine SDCM-Bezeichnung, und alle Teile werden innerhalb eines 5-stufigen SDCM gebinnt.

3. Typischer CRI.

Optische Eigenschaften für LUXEON Z ES bei 700mA.

Hinweise zur Tabelle:

1. Gesamtwinkel, bei dem 90 % des gesamten Lichtstroms eingefangen werden.

2. Betrachtungswinkel ist der Winkel außerhalb der Achse von der LED-Mittellinie, bei dem die Lichtstärke ½ des Spitzenwertes beträgt.

Elektrische und thermische Eigenschaften für LUXEON Z ES bei 700mA

Hinweise zur Tabelle:

1. Lumileds hält eine Toleranz von ±0,06 V bei Vorwärtsspannungsmessungen ein.

2. Gemessen zwischen 25°C und 110°C.

Absolute Höchstwerte für LUXEON Z ES

Hinweise zur Tabelle:

1. Es muss eine ordnungsgemäße Stromreduzierung beachtet werden, um die Sperrschichttemperatur unter der maximal zulässigen Sperrschichttemperatur zu halten.

2. Periodische Restschwankungen aufgrund der Stromumwandlung von Wechselstrom (AC) in Gleichstrom (DC), auch "Restwelligkeit" genannt, sind akzeptabel, wenn die folgenden Bedingungen erfüllt sind:

- Die Frequenz des Ripple-Stroms beträgt 100 Hz oder mehr

- Der durchschnittliche Strom pro Zyklus überschreitet nicht den maximal zulässigen DC-Durchlassstrom

- Die maximale Amplitude der Welligkeit überschreitet nicht den maximalen Spitzenwert des gepulsten Vorwärtsstroms

3. Der gepulste Betrieb mit dem maximalen Spitzenwert des gepulsten Vorwärtsstroms ist akzeptabel, wenn die Impulseinschaltzeit ≤5ms pro Zyklus und das Tastverhältnis ≤50% ist.

4. 4. Transiente Rückspannungen und Stoßströme aufgrund von elektrischen Schaltvorgängen oder Versorgungsunterbrechungen sind akzeptabel, wenn diese Ereignisse nicht länger als 10ms andauern, die Amplitude der Rückspannung

Spannung 5V nicht überschreitet und der Sperrstrom kleiner als 200uA ist.

5. Eine maximale Sperrspannung von 5V für bis zu 10s ist eine akzeptable, einmalige Testbedingung zu Beginn der Lebensdauer.

English version

Product description

LUXEON Z ES is a high power 1.6mm x 2.0mm LED that enables never before seen color consistency, luminance, flux density and design flexibility for lighting solutions. LUXEON Z ES is undomed, a feature that provides unmatched optical flexibility for precise beam angle control. Tested and binned at application conditions, 85°C, LUXEON Z ES emitters are an ideal choice for indoor and outdoor light sources requiring superior beam angles, higher efficacy and lower costs.

Features:

- Micro footprint enables close packaging

- Undomed design allows precise optical control

- 3- and 5-step MacAdam ellipse: Freedom from Binning enabling color consistency

- LM-80 test report available

Product performance of LUXEON Z ES 3V at 700mA and 350mA, Tj =85°C

Notes for Table:

1. Lumileds maintains a tolerance of ±6.5% on both luminous flux and radiometric power and ±2 on CRI measurements.

2. In the part number the -x is the designation for the white color space requirement. On 80CRI and 90CRI versions 3 designates 3 SDCM and 5 designates 5 SDCM. For 70 CRI parts or lower, they will not have an SDCM designation and all parts are binned within a 5-step SDCM.

3. Typical CRI.

Optical characteristics for LUXEON Z ES at 700mA.

Notes for Table:

1. Total angle at which 90% of total luminous flux is captured.

2. Viewing angle is the off axis angle from the LED centerline where the luminous intensity is ½ of the peak value

Electrical and thermal characteristics for LUXEON Z ES at 700mA.

Notes for Table:

1. Lumileds maintains a tolerance of ±0.06V on forward voltage measurements.

2. Measured between 25°C and 110°C .

Absolute maximum ratings for LUXEON Z ES

Notes for Table:

1. Proper current derating must be observed to maintain junction temperature below the maximum allowable junction temperature.

2. Residual periodic variations due to power conversion from alternating current (AC) to direct current (DC), also called “ripple,” are acceptable if the following conditions are met:

– The frequency of the ripple current is 100Hz or higher

– The average current for each cycle does not exceed the maximum allowable DC forward current

– The maximum amplitude of the ripple does not exceed the maximum peak pulsed forward current

3. Pulsed operation with the maximum peak pulsed forward current is acceptable if the pulse on-time is ≤5ms per cycle and the duty cycle is ≤50%.

4. Transient reverse voltages and surge currents due to electrical switching or supply interruptions are acceptable if these events do not last for more than 10ms, the amplitude of the reverse

voltage does not exceed 5V and the reverse current is less than 200uA.

5. A maximum 5V reverse voltage for up to 10s is an acceptable beginning of life, one time, test condition.
