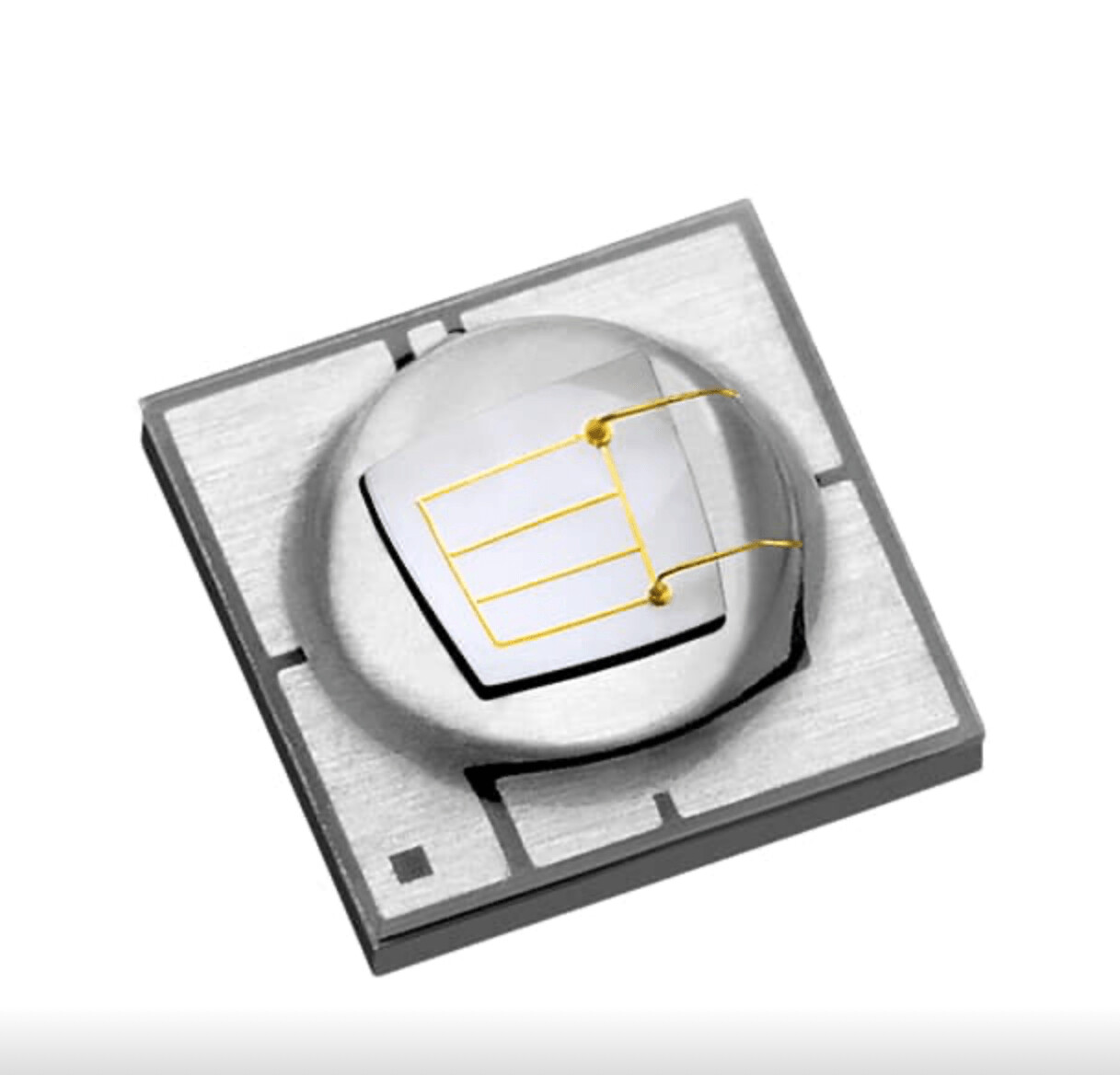

Luminus SST-10-B, Blue LED (SST-10-B-B90)
Deutsche Version
Besondere Merkmale
- Blaue Hochleistungs-LED mit einer Peak-Wellenlänge von 450nm
- Steckernetzteil-Wirkungsgrad: typ. 57% @350mA
- 90 oder 130° Ablesewinkel bei 50% Iv
- Niedriger Wärmewiderstand
- Eingebauter ESD-Schutz
- RoHS- und REACH-konform
Flux Bins - Testbedingung=350mA, 25 °C, 20ms Impuls
Dominante Wellenlängen-Bins - Testbedingung=350mA, 25°C, 20ms Impuls
Hinweis:
Luminus hält eine Toleranz von +/- 6 % bei den Lichtstrommessungen ein.
Optische und elektrische Eigenschaften bei 350mA
Absolute Maximalwerte
Hinweise zur Tabelle:
1. Die Nennwerte basieren auf dem Betrieb bei einer konstanten Sperrschichttemperatur von Tj = 25 ºC.
2. Um Schäden zu vermeiden, beachten Sie bitte die Betriebsbedingungen und Derating-Kurven für entsprechende maximale Betriebsbedingungen
3. Die maximale Betriebstemperatur des Gehäuses in Kombination mit dem maximalen Antriebsstrom definiert die gesamte maximale Betriebsbedingung für das Gerät. Um Schäden zu vermeiden, beachten Sie bitte die Derating-Kurven für alle Betriebsbedingungen.
4.Luminus SST-10-Blue LEDs sind für den Betrieb bis zu einem absoluten maximalen Vorwärtsstrom wie oben angegeben ausgelegt. Die Lebensdauerdaten sind für typische Vorwärtsströme angegeben. Ein dauerhafter Betrieb bei absolutem Maximalstrom führt zu einer Verringerung der Lebensdauer im Vergleich zu typischen Vorwärtsantriebsströmen. Die tatsächliche Lebensdauer der Geräte hängt auch von der Sperrschichttemperatur ab. Weitere Informationen finden Sie in den Derating-Kurven Strom vs. Sperrschichttemperatur. Im gepulsten Betrieb sollte die Anstiegszeit von 10-90% des Vorwärtsstroms größer als 0,5 Mikrosekunden sein.
5. Es ist darauf zu achten, dass Sie nicht in das von diesen LEDs emittierte Licht blicken. Unter besonderen Umständen könnte die hohe Intensität das Auge schädigen.
Lötprofil
Hinweise zur Tabelle:
1. Die Toleranz für die Spitzenprofiltemperatur (Tp) ist als Lieferantenminimum und Anwendermaximum definiert.
2. Die Toleranz für die Zeit bei der Profilspitzentemperatur (tp) ist als Minimum des Anbieters und Maximum des Anwenders definiert.
English version
Features
- High Power Blue LED with Peak Wavelength of 450nm
- Wall-Plug Efficiency: typ. 57% @350mA
- 90 or 130° viewing angle at 50% Iv
- Low Thermal Resistance
- Built-in ESD Protection
- RoHS and REACH compliant
Flux Bins - Test condition=350mA, 25°C , 20ms pulse
Dominant Wavelength Bins - Test condition=350mA, 25°C, 20ms pulse
Note:
Luminus maintains a +/- 6% tolerance on flux measurements.
Optical and Electrical Characteristics at 350mA
Absolute Maximum Ratings
Notes for table:
1. Ratings are based on operation at a constant junction temperature of Tj = 25ºC.
2. To prevent damage, please refer to operating conditions and derating curves for appropriate maximum operating conditions
3. Maximum operating case temperature combined with maximum drive current defines the total maximum operating condition for the device. To prevent damage, please follow derating curves for all operating conditions.
4. Luminus SST-10-Blue LEDs are designed for operation up to an absolute maximum forward drive current as specified above. Product lifetime data is specified at typical forward drive currents. Sustained operation at absolute maximum currents will result in a reduction of device lifetime compared to typical forward drive currents. Actual device lifetimes will also depend on junction temperature. Refer to the current vs. junction temperature derating curves for further information. In pulsed operation, rise time from 10-90% of forward current should be larger than 0.5 microseconds.
5. Caution must be taken not to stare at the light emitted from these LEDs. Under special circumstances, the high intensity could damage the eye.
Soldering Profile
Notes for table:
1. Tolerance for peak profile temperature(Tp) is defined as a supplier minimum and a user maximum.
2. Tolerance for time at peak profile temperature(tp) is defined as a supplier minimum and a user maximum
