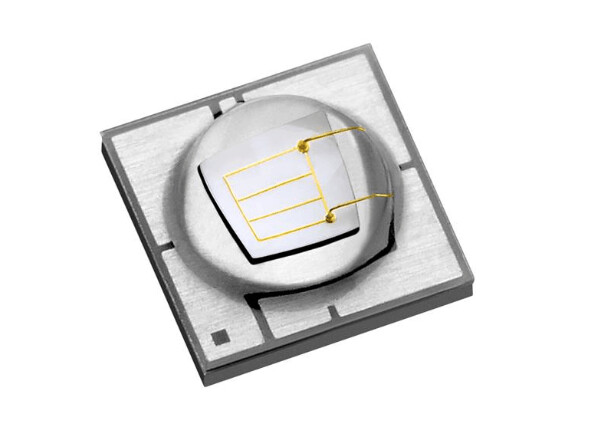

Luminus, SST-10-UV, Surface Mount UV LED (LUDSST-10-UV-A130-F385-00)
Deutsche Version
Besondere Merkmale
- High-Power-UV-LED mit Spitzenwellenlängen von 365 nm, 385 nm, 395 nm und 405 nm
- Industriestandard-Gehäuse 3,5 mm x 3,5 mm
- 130° Abstrahlwinkel
- Niedriger Wärmewiderstand : 1,4 °C/W
- Eingebauter ESD-Schutz
- Umweltfreundlich: REACH-, RoHS- und Halogen-konform
Flux Bins
Peak Wavelength Bins
Optische und elektrische Eigenschaften (Ths = 25°C)
Hinweise zur Tabelle:
1. Wenn nicht anders angegeben, sind die aufgeführten Werte typisch. Geräte sind produktionsgeprüft und spezifiziert bei 500 mA mit einem 20 ms-Impuls bei 25°C .
2. 2. Obwohl die SST-10-UV-Geräte mit 500 mA getestet wurden, können sie mit CW-Strömen von 200 mA bis 1,5 A und mit Tastverhältnissen von 1 % bis 100 % betrieben werden. Ansteuerstrom und Tastverhältnis sollten nach Bedarf angepasst werden, um die gewünschte Sperrschichttemperatur zu erhalten und die Anforderungen an die Lebensdauer der Anwendung zu erfüllen.
3. Der typische radiometrische Fluss dient nur als Referenz. Die Mindestflusswerte werden auf der Grundlage des bestellten Bin-Kits garantiert. Für eine Produkt-Roadmap und die zukünftige Leistung der Geräte kontaktieren Sie bitte Luminus.
4. Die SST-10-UV-LEDs sind für den Betrieb mit einem absoluten Maximalstrom wie oben angegeben ausgelegt. Die Daten zur Produktlebensdauer werden bei oder unter maximalen Betriebsstrom angegeben. Ein dauerhafter Betrieb jenseits des absoluten Maximalstroms führt zu einer Verkürzung der Lebensdauer des Geräts. Die tatsächliche Lebensdauer der Geräte Die tatsächliche Lebensdauer hängt auch von der Sperrschichttemperatur ab. Ein Betrieb über die maximale Sperrschichttemperatur hinaus wird nicht empfohlen. Kontaktieren Sie Luminus für Lebensdauer Lebensdauer-Derating-Kurven und für weitere Informationen. Bei gepulstem Betrieb sollte die Anstiegszeit von 10-90 % des Durchlassstroms länger als 0,5 μSekunden sein.
Lötprofil
Hinweise zur Tabelle:
1. Die Toleranz für die Profilspitzentemperatur (Tp) ist als ein Lieferantenminimum und ein Benutzermaximum definiert.
2. Die Toleranz für die Zeit bei der Profilspitzentemperatur (tp) ist als Lieferantenminimum und Benutzermaximum definiert.
English version
Features
- High Power UV LED with peak wavelengths 365 nm, 385 nm, 395 nm and 405 nm
- Industry standard 3.5 mm x 3.5 mm package
- 130° viewing angle
- Low Thermal Resistance : 1.4 °C/W
- Built-in ESD Protection
- Environmentally friendly: REACH, RoHS and Halogen compliant
Flux Bins
Peak Wavelength Bins
Optical & Electrical Characteristics (Ths = 25°C)
Notes for Table:
1. Unless otherwise noted, values listed are typical. Devices are production tested and specified at 500 mA with a 20 ms pulse at 25°C .
2. While SST-10-UV devices are tested at 500 mA, they can be driven at CW currents ranging from 200 mA to 1.5 A and at duty cycles ranging from 1% to 100%. Drive current and duty cycle should be adjusted as necessary to maintain the junction temperature desired to meet application lifetime requirements.
3. Typical radiometric flux is for reference only. Minimum flux values are guaranteed based on the bin kit ordered. For product roadmap and future performance of devices, contact Luminus.
4. SST-10-UV LEDs are designed for operation to an absolute maximum current as specified above. Product lifetime data is specified at or below maximum drive current. Sustained operation beyond absolute maximum currents will result in a reduction of device life time . Actual device lifetimes will also depend on junction temperature and operation beyond maximum junction temperature is not recommended. Contact Luminus for lifetime derating curves and for further information. In pulsed operation, rise time from 10-90% of forward current should be longer than 0.5 μseconds.
Soldering Profile
Notes for Table:
1. Tolerance for peak profile temperature(Tp) is defined as a supplier minimum and a user maximum.
2. Tolerance for time at peak profile temperature(tp) is defined as asupplier minimum and a user maximum.
