NVSW219CT sm 503/D280DL2/ (NVSW219CT sm503-d280-l2-r8000)
Deutsche Version
Absolute Maximalwerte
| Artikel |
Symbol |
Absolute Maximalleistung |
Gerät |
| Vorwärtsstrom |
I F |
1800 |
mA |
| Impuls-Vorwärtsstrom |
I FP |
2400 |
mA |
| Zulässiger Rückwärtsstrom |
I R |
85 |
mA |
| Verlustleistung |
P D |
5.94 |
W |
| Betriebstemperatur |
T opr |
-40~100 |
°C |
| Betriebstemperatur |
T stg |
-40~100 |
°C |
| Sperrschichttemperatur |
T J |
150 |
°C |
Hinweise zur Tabelle:
1. Absolute Maximalwerte bei T S =25°C.
2. I FP -Bedingungen mit Pulsbreite ≤10ms und Tastverhältnis ≤10%.

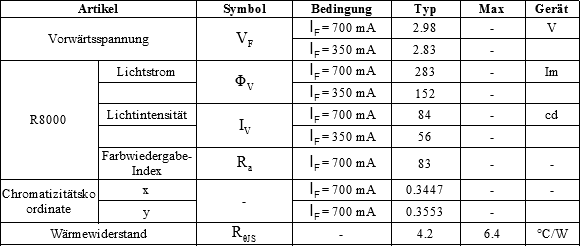

Erste elektrische/optische Eigenschaften
Hinweise zur Tabelle:
1. Kennlinien bei T S =25°C.
2. Lichtstromwert gemäß Norm CIE 127:2007.
3. Chromatizitätskoordinaten gemäß CIE 1931 Chromatizitätskarte.
4. R θJS ist der thermische Widerstand von der Verbindungsstelle zum T S -Messpunkt.
Ränge
| Artikel |
Rang |
Bedingung |
Min |
Max |
Gerät |
| Vorwärtsspannung |
L2 |
I F = 700 mA |
2.9 |
3.1 |
V |
| Lichtstrom |
D280 |
I F = 700 mA |
280 |
300 |
Im |
| Farbwiedergabe-Index |
R8000 (R a; R 9 )
|
I F = 700 mA |
80; >0 |
- |
- |
English version
Absolute Maximum Ratings
| Item |
Symbol |
Absolute Maximum Rating |
Unit |
| Forward Current |
I F |
1800 |
mA |
| Pulse Forward Current |
I FP |
2400 |
mA |
| Allowable Reverse Current |
I R |
85 |
mA |
| Power Dissipation |
P D |
5.94 |
W |
| Operating Temperature |
T opr |
-40~100 |
°C |
| Storage Temperature |
T stg |
-40~100 |
°C |
| Junction Temperature |
T J |
150 |
°C |
Notes for Table:
1. Absolute Maximum Ratings at T S =25°C.
2. I FP conditions with pulse width ≤10ms and duty cycle ≤10%.
Initial Electrical/Optical Characteristics
Notes for Table:
1. Characteristics at T S =25°C.
2. Luminous Flux value as per CIE 127:2007 standard.
3. Chromaticity Coordinates as per CIE 1931 Chromaticity Chart.
4. R θJS is the thermal resistance from the junction to the T S measurement point.
Ranks:
| Item |
Rank |
Condition |
Min |
Max |
Unit |
| Forward Voltage |
L2 |
I F = 700 mA |
2.9 |
3.1 |
V |
| Luminous Flux |
D280 |
I F = 700 mA |
280 |
300 |
Im |
| Color Rendering Index |
R8000 (R a; R 9 )
|
I F = 700 mA |
80; >0 |
- |
- |
