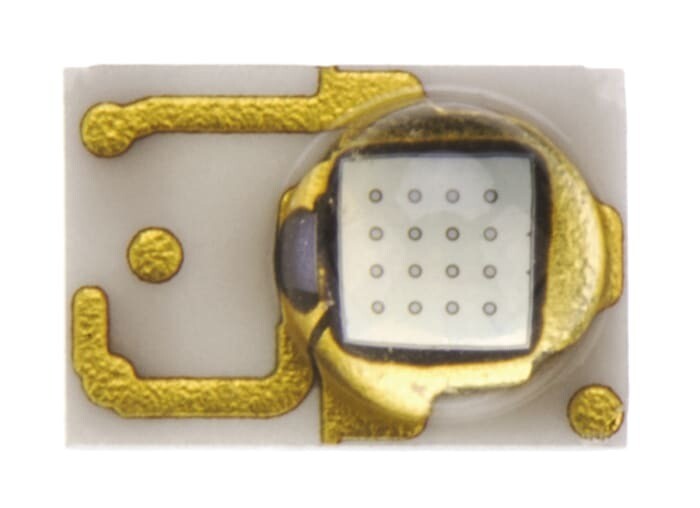

Philips Luxeon Rebel High Power LED cyan 505-510 nm LXML-PE01-0070
Deutsche Version
Produkt-Beschreibung
The LUXEON Rebel Color Line has leading light output, color stability, flux density and clear saturated colors. These color LEDs are ideal for a wide variety of lighting, signaling, signage and entertainment applications. Every LUXEON Rebel Color emitter has built-in quality, reliability, lumen maintenance and the ease of manufacturing needed to create a superior, high quality light. LUXEON Rebel Color emitters give designers an endless palette of colors to work with, adding interest, dimension and liveliness to all lighting projects.
Technische Daten
Daten der LED:
- Typ: LXML-PE01-0070
- Chip-Durchmesser (mit Dome): 2,5 mm
- BIN: K4B
- Farbe: cyan
- Wellenlänge: 505-510 nm
- typ. Abstrahlwinkel: 125°
- Leistung: max. 165 Lumen (1000 mA)
- Durchlassstrom: max. 1000 mA
- Vorwärtsspannung: 2,5 - 3,51 V
- Effizienz: 75 lm/W
Artikelmerkmale
Artikelzustand: Neu: Neuer, unbenutzter und unbeschädigter Artikel in nicht geöffneter Originalverpackung
Herstellernummer: LXML-PE01-0070
Farbe: Grün
Marke: Philips
Merkmale
- Volle Farbpalette für einen größeren Spektralbereich
- Höchste verfügbare Effizienz für Farben, was eine geringere Leistungsaufnahme ermöglicht
- Hoher Flux und führende Hot- und Cold-Performance für gesättigte Farben
- Vollständig entwickeltes Ökosystem für LUXEON Rebel-Plattformen
Produktleistung der LUXEON Rebel Color Line unter Testbedingungen
| Farbe |
Dominante [1, 2] oder Peak-Wellenlänge [2] (nm) Min. |
Dominante [1, 2] oder Peak-Wellenlänge [2] (nm) Max. |
Lichtstrom [1, 3] (lm) oder Radiometrische Leistung [3] (mW) Min. |
Lichtstrom [1, 3] (lm) oder radiometrische Leistung [3] (mW) Typ. |
Teststrom (mA) |
Teil Nummer |
| Cyan |
490 |
515 |
70 |
76 |
350 |
LXML-PE01-0070 |
Hinweise zur Tabelle:
1. Lumileds hält eine Toleranz von ±0,5nm für die dominante Wellenlänge und ±6,5% bei Lichtstrommessungen ein.
2. Far Red, Deep Red und Royal Blue sind nach Peak-Wellenlänge und alle anderen Farben nach der dominanten Wellenlänge gebinnt.
3. Fernrot, Tiefrot und Königsblau werden nach der radiometrischen Leistung und alle anderen Farben nach dem Lichtstrom sortiert.
4. LXML-PR02-A900 ist nur eine Auswahl von Farbbins 4 und 5
Optische Eigenschaften für LUXEON Rebel Color Line bei Testbedingungen
| Farbe |
Teil Nummer |
Typische spektrale Halbwertszeit [1] (nm) |
Typischer Temperaturkoeffizient der dominanten oder Peak-Wellenlänge (nm/°C) |
Typischer Gesamteinfallswinkel [2] |
Typischer Betrachtungswinkel [3] |
| Cyan |
LXML-PE01 [5] |
30 |
0.04 |
145° |
125° |
Hinweise zur Tabelle:
1. Spektrale Breite bei ½ der Peakintensität.
2. Gesamtwinkel, bei dem 90 % des gesamten Lichtstroms eingefangen werden.
3. Betrachtungswinkel ist der Winkel außerhalb der Achse von der LED-Mittellinie, bei dem die Lichtstärke ½ des Spitzenwertes beträgt.
4. Far Red, Deep Red, Red, Red-Orange und Amber Produkte sind mit Aluminium-Indium-Gallium-Phosphid (AlInGaP) aufgebaut.
5. Die Produkte PC Amber, Lime, Green, Cyan, Blue und Royal Blue sind mit Indium-Gallium-Nitrid (InGaN) aufgebaut.
6. Die Wellenlängenbereiche für die heißgetesteten Rot-, Rot-Orange- und Amber-Produkte wurden so definiert, dass sie mit den typischen Änderungen der Spektralleistung bei erhöhter Temperatur übereinstimmen
Elektrische und thermische Eigenschaften für LUXEON Rebel Color Line bei Testbedingungen.
| Farbe |
Teil Nummer |
Vorwärtsspannung [1] (V f ), Min. |
Vorwärtsspannung [1] (V f ), Typ. |
Vorwärtsspannung [1] (V f ), Max. |
Typischer Temperaturkoeffizient der Vorwärtsspannung [2] (mV/°C) |
Typischer Wärmewiderstand - Übergang zum Lötauge (°C/W) |
| Cyan |
LXML-PE01 |
2.55 |
3.17 |
3.51 |
-2.0 to -4.0 |
10.00 |
Hinweise zur Tabelle:
1. Lumileds hält eine Toleranz von ±0,06 V bei Durchlassspannungsmessungen ein.
2. Gemessen zwischen 25°C und 110°C.
Absolute Höchstwerte für LUXEON Rebel Color Line bei Tj =25°C
| Parameter |
Grün/Cyan/ Blau/Royal Blau |
| DC-Vorwärtsstrom [1, 2] |
1000mA |
| Spitzenwert des gepulsten Vorwärtsstroms [1, 3] |
1000mA |
| LED-Sperrschichttemperatur [1] (DC & Puls) |
150°C |
| ESD-Empfindlichkeit (ANSI/ESDA/JEDEC JS-001-2012) |
Klasse 3A |
| Temperatur des Betriebsgehäuses [1] |
-40°C to 135°C |
| LED-Lagertemperatur |
-40°C to 135°C |
| Löttemperatur |
JEDEC 020c 260°C |
| Erlaubte Reflow-Zyklen |
3 |
| Autoklaven-Bedingungen |
-121°C at 2 ATM, 100% relativer Luftfeuchtigkeit für maximal 96 Stunden |
| Rückwärtsspannung (V reverse ) |
LUXEON LEDs sind nicht für den Betrieb in Sperrrichtung vorgesehen |
Hinweise zur Tabelle:
1. Es muss eine ordnungsgemäße Stromreduzierung beachtet werden, um die Sperrschichttemperatur unter dem Maximum zu halten.
2. Periodische Restschwankungen aufgrund der Leistungsumwandlung von Wechselstrom (AC) in Gleichstrom (DC), auch "Restwelligkeit" genannt, mit Frequenzen ≥100Hz und Amplituden ≤15% des maximal zulässigen DC-Vorwärtsstroms sind akzeptabel, vorausgesetzt, der durchschnittliche Strom über jeden Zyklus überschreitet nicht den maximal zulässigen DC-Vorwärtsstrom.
DC-Durchlassstroms sind akzeptabel, vorausgesetzt, der durchschnittliche Strom während jedes Zyklus überschreitet nicht den maximal zulässigen DC-Durchlassstrom bei der entsprechenden
maximalen Sperrschichttemperatur nicht überschreitet.
3. Der gepulste Betrieb mit einem Spitzenansteuerungsstrom, der dem angegebenen Spitzenimpulsdurchlassstrom entspricht, ist akzeptabel, wenn die Impulseinschaltzeit ≤5ms pro Zyklus und das Tastverhältnis ≤50% ist.
A bsolute Maximalwerte für LUXEON Rebel Color Line bei T j =85°C
| Parameter |
Grün/Cyan/ Blau/Royal Blau |
| DC-Vorwärtsstrom [1, 2] |
1000 |
| Spitzenwert des gepulsten Vorwärtsstroms [1, 3] |
1000 |
| LED-Sperrschichttemperatur [1] (DC & Puls) |
150°C |
| ESD-Empfindlichkeit (ANSI/ESDA/JEDEC JS-001-2012) |
Klasse 3A |
| Temperatur des Betriebsgehäuses [1] |
-40°C to 135°C |
| LED-Lagertemperatur |
-40°C to 135°C |
| Löttemperatur |
JEDEC 020c 260°C |
| Erlaubte Reflow-Zyklen |
3 |
| Autoklaven-Bedingungen |
100 % Relative Luftfeuchtigkeit für maximal 96 Stunden |
| Rückwärtsspannung (V reverse ) |
LUXEON LEDs sind nicht für den Betrieb in Sperrrichtung vorgesehen |
Hinweise zur Tabelle:
1. Es muss eine ordnungsgemäße Stromreduzierung beachtet werden, um die Sperrschichttemperatur unter dem Maximum zu halten.
2. Periodische Restschwankungen aufgrund der Leistungsumwandlung von Wechselstrom (AC) in Gleichstrom (DC), auch "Restwelligkeit" genannt, mit Frequenzen ≥100Hz und Amplituden ≤15% des maximal zulässigen DC-Vorwärtsstroms sind akzeptabel, vorausgesetzt, der durchschnittliche Strom über jeden Zyklus überschreitet nicht den maximal zulässigen DC-Vorwärtsstrom.
DC-Durchlassstroms sind akzeptabel, vorausgesetzt, der durchschnittliche Strom während jedes Zyklus überschreitet nicht den maximal zulässigen DC-Durchlassstrom bei der entsprechenden
maximalen Sperrschichttemperatur nicht überschreitet.
3. Der gepulste Betrieb mit einem Spitzenansteuerungsstrom, der dem angegebenen Spitzenimpulsdurchlassstrom entspricht, ist akzeptabel, wenn die Impulseinschaltzeit ≤5ms pro Zyklus und das Tastverhältnis ≤50% ist.
Definitionen der dominanten Wellenlängenbereiche für LUXEON Rebel Red, Red-Orange, Amber, Green, Cyan und Blue
| Farbe |
Teil Nummer |
BIN |
Dominante Wellenlänge (nm) Min. |
Dominante Wellenlänge (nm) Max. |
| Cyan |
LXML-PE01 |
1 |
490 |
495 |
| Cyan |
LXML-PE01 |
2 |
495 |
500 |
| Cyan |
LXML-PE01 |
3 |
500 |
505 |
| Cyan |
LXML-PE01 |
4 |
505 |
510 |
| Cyan |
LXML-PE01 |
5 |
510 |
515 |
Hinweise zur Tabelle:
1. Lumileds hält eine Toleranz von ±0,5nm für Messungen der dominanten Wellenlänge ein.
Vorwärtsspannungs-Bin-Definitionen für LUXEON Rebel Color Line bei Testbedingungen
| Teil Nummer |
BIN |
Vorwärtsspannung [1] (V f ) Min. |
Vorwärtsspannung [1] (V f ) Max. |
| Cyan - LXML-PE01 |
A |
2.31 |
2.55 |
| Cyan - LXML-PE01 |
B |
2.55 |
2.79 |
| Cyan - LXML-PE01 |
C |
2.79 |
3.03 |
| Cyan - LXML-PE01 |
D |
3.03 |
3.27 |
| Cyan - LXML-PE01 |
E |
3.27 |
3.51 |
Hinweise zur Tabelle:
1. Lumileds hält eine Toleranz von ±0,06 V bei Vorwärtsspannungsmessungen ein.
English version
Product description
The LUXEON Rebel Color Line has leading light output, color stability, flux density and clear saturated colors. These color LEDs are ideal for a wide variety of lighting, signaling, signage and entertainment applications. Every LUXEON Rebel Color emitter has built-in quality, reliability, lumen maintenance and the ease of manufacturing needed to create a superior, high quality light. LUXEON Rebel Color emitters give designers an endless palette of colors to work with, adding interest, dimension and liveliness to all lighting projects.
Technical Specifications
LED data:
- Type: LXML-PE01-0070
- Chip diameter (with dome): 2.5 mm
- BIN: K4B
- Colour: cyan
- Wavelength: 505-510 nm
- typ. Beam angle: 125
- Power: max. 165 lumen (1000 mA)
- Forward current: max. 1000 mA
- Forward voltage: 2.5 - 3.51 V
- Efficiency: 75 lm/W
Item features
Item condition: New: New, unused and undamaged item in unopened original packaging.
Manufacturer's number: LXML-PE01-0070
Colour: Green
Brand: Philips
Features
- Full color palette for a wider spectrum range
- Highest efficacy available for colors, allowing for lower power consumption
- High flux and leading hot and cold performance for saturated colors
- Fully developed ecosystem for LUXEON Rebel platforms
Product performance of LUXEON Rebel Color Line at test conditions
| Color |
Dominant [1, 2] or Peak Wavelength [2] (nm) Min. |
Dominant [1, 2] or Peak Wavelength [2] (nm) Max. |
Luminious Flux [1, 3] (lm) or Radiometric Power [3] (mW) Min. |
Luminious Flux [1, 3] (lm) or Radiometric Power [3] (mW) Typ. |
Test Current (mA) |
Part Number |
| Cyan |
490 |
515 |
70 |
76 |
350 |
LXML-PE01-0070 |
Notes for Table:
1. Lumileds maintains a tolerance of ±0.5nm for dominant wavelength and ±6.5% on luminous flux measurements..
2. Far Red, Deep Red and Royal Blue are binned by peak wavelength and all other colors by dominant wavelength.
3. Far Red, Deep Red and Royal Blue are binned by radiometric power and all other colors by luminous flux.
4. LXML-PR02-A900 is a selection of color bins 4 and 5 only
Optical characteristics for LUXEON Rebel Color Line at test conditions
| Color |
Part Number |
Typical Spectral Half-Wirdth [1] (nm) |
Typical Temperature Coefficient of Dominant or Peak Wavelength (nm/°C) |
Typical Total Included Angle [2] |
Typical Viewing Angle [3] |
| Cyan |
LXML-PE01 [5] |
30 |
0.04 |
145° |
125° |
Notes for Table:
1. Spectral width at ½ of the peak intensity.
2. Total angle at which 90% of total luminous flux is captured.
3. Viewing angle is the off axis angle from the LED centerline where the luminous intensity is ½ of the peak value.
4. Far Red, Deep Red, Red, Red-Orange and Amber products are built with aluminum indium gallium phosphide (AlInGaP).
5. PC Amber, Lime, Green, Cyan, Blue and Royal Blue products are built with Indium Gallium Nitride (InGaN).
6. Wavelength ranges for hot tested Red, Red-Orange and Amber have been defined to align with typical changes in spectral output at increased temperature
Electrical and thermal characteristics for LUXEON Rebel Color Line at test conditions.
| Color |
Part Number |
Forward Voltage [1] (V f ), Min. |
Forward Voltage [1] (V f ), Typ. |
Forward Voltage [1] (V f ), Max. |
Typical Temperature Coefficient of Forward Voltage [2] (mV/°C) |
Typical Thermal Resistance—Junction to Solder Pad (°C/W) |
| Cyan |
LXML-PE01 |
2.55 |
3.17 |
3.51 |
-2.0 to -4.0 |
10.00 |
Notes for Table:
1. Lumileds maintains a tolerance of ±0.06V on forward voltage measurements.
2. Measured between 25°C and 110°C.
Absolute maximum ratings for LUXEON Rebel Color Line at Tj =25°C
| Parameter |
Green/Cyan/ Blue/Royal Blue |
| DC Forward Current [1, 2] |
1000mA |
| Peak Pulsed Forward Current [1, 3] |
1000mA |
| LED Junction Temperature [1] (DC & Pulse) |
150°C |
| ESD Sensitivity (ANSI/ESDA/JEDEC JS-001-2012) |
Class 3A |
| Operating Case Temperature [1] |
-40°C to 135°C |
| LED Storage Temperature |
-40°C to 135°C |
| Soldering Temperature |
JEDEC 020c 260°C |
| Allowable Reflow Cycles |
3 |
| Autoclave Conditions |
-121°C at 2 ATM, 100% Relative Humidity for 96 Hours Maximum |
| Reverse Voltage (V reverse ) |
LUXEON LEDs are not designed to be driven in reverse bias |
Notes for Table:
1. Proper current derating must be observed to maintain the junction temperature below the maximum.
2. Residual periodic variations due to power conversion from alternating current (AC) to direct current (DC), also called “ripple,” with frequencies ≥100Hz and amplitude ≤15% of the maximum
allowable DC forward current are acceptable, assuming the average current throughout each cycle does not exceed the maximum allowable DC forward current at the corresponding
maximum junction temperature.
3. Pulsed operation with a peak drive current equal to the stated peak pulsed forward current is acceptable if the pulse on-time is ≤5ms per cycle and the duty cycle is ≤50%.
Absolute maximum ratings for LUXEON Rebel Color Line at T j =85°C
| Parameter |
Lime |
| DC Forward Current [1, 2] |
1000 |
| Peak Pulsed Forward Current [1, 3] |
1200 |
| LED Junction Temperature [1] (DC & Pulse) |
150°C |
| ESD Sensitivity (ANSI/ESDA/JEDEC JS-001-2012) |
Class 3A |
| Operating Case Temperature [1] |
-40°C to 135°C |
| LED Storage Temperature |
-40°C to 135°C |
| Soldering Temperature |
JEDEC 020c 260°C |
| Allowable Reflow Cycles |
3 |
| Autoclave Conditions |
100% Relative Humidity for 96 Hours Maximum |
| Reverse Voltage (V reverse ) |
LUXEON LEDs are not designed to be driven in reverse bias |
Notes for Table:
1. Proper current derating must be observed to maintain the junction temperature below the maximum.
2. Residual periodic variations due to power conversion from alternating current (AC) to direct current (DC), also called “ripple,” with frequencies ≥100Hz and amplitude ≤15% of the maximum allowable DC forward current are acceptable, assuming the average current throughout each cycle does not exceed the maximum allowable DC forward current at the corresponding maximum junction temperature.
3. Pulsed operation with a peak drive current equal to the stated peak pulsed forward current is acceptable if the pulse on-time is ≤5ms per cycle and the duty cycle is ≤50%.
Dominant wavelength bin definitions for LUXEON Rebel Red, Red-Orange, Amber, Green, Cyan and Blue
| Color |
Part Number |
BIN |
Dominant Wavelength (nm) Min. |
Dominant Wavelength (nm) Max. |
| Cyan |
LXML-PE01 |
1 |
490 |
495 |
| Cyan |
LXML-PE01 |
2 |
495 |
500 |
| Cyan |
LXML-PE01 |
3 |
500 |
505 |
| Cyan |
LXML-PE01 |
4 |
505 |
510 |
| Cyan |
LXML-PE01 |
5 |
510 |
515 |
Notes for Table:
1. Lumileds maintains a tolerane of ±0.5nm for dominant wavelength measurements.
Forward voltage bin definitions for LUXEON Rebel Color Line at test conditions
| Part Number |
BIN |
Forward Voltage [1] (V f ) Min. |
Forward Voltage [1] (V f ) Max. |
| Cyan - LXML-PE01 |
A |
2.31 |
2.55 |
| Cyan - LXML-PE01 |
B |
2.55 |
2.79 |
| Cyan - LXML-PE01 |
C |
2.79 |
3.03 |
| Cyan - LXML-PE01 |
D |
3.03 |
3.27 |
| Cyan - LXML-PE01 |
E |
3.27 |
3.51 |
Notes for Table:
1. Lumileds maintains a tolerance of ±0.06V on forward voltage measurements.
